コラム

　　　



２０２２．５








ＦＴ８
アマチュア無線
をやって無い方
何だそれは

パソコン等で
無線機とを操作
コントロールする
機器です。


最近は無くても
ＵＳＢで繋げば運用
出来る無線機が
多くなっています

パソコン画面上に
無線機が受信した
コールサインから
聞こえている国
（地域）が見えます

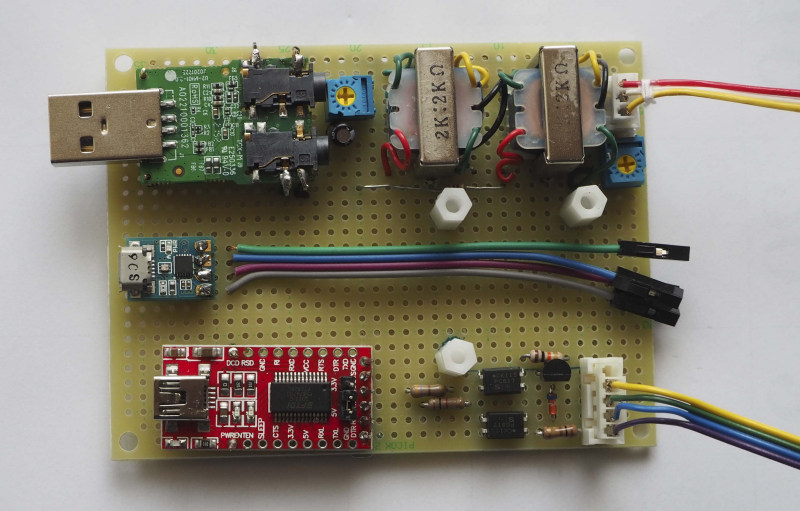

市販の基盤に
部品を取り付け

少し進みました

画面上部無線機
をコントロール
する回路


下方はＤＡＴＡの
ＩＮ・ＯＵＴ回路用






















中央に付けたのは
ＧＰＳ衛星信号を
受信する為のもの























屋外とかで運用
出来る無線機と

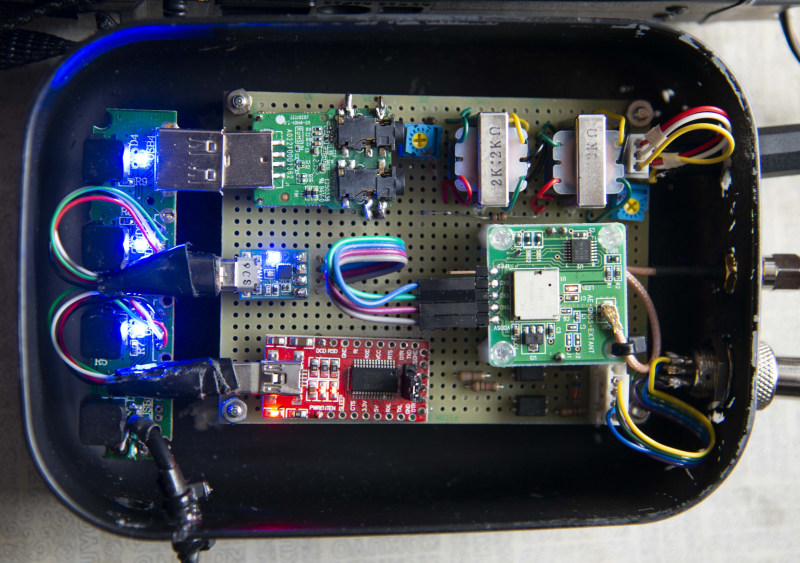

ほぼ完成のもの





















拡大してます。

中央右側がＧＰＳ
衛星信号受信
するための基盤


























無線機制御の
信号を表示

中央から上ＴＸＤ
下　ＲＸＤです

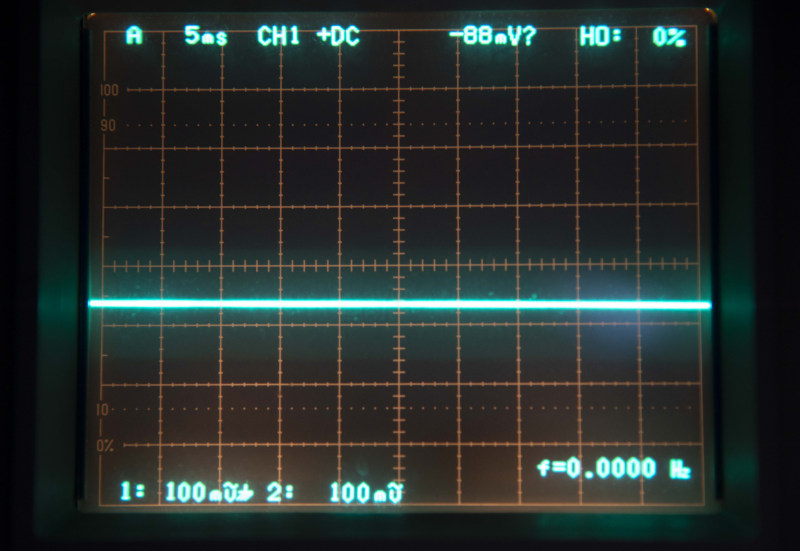

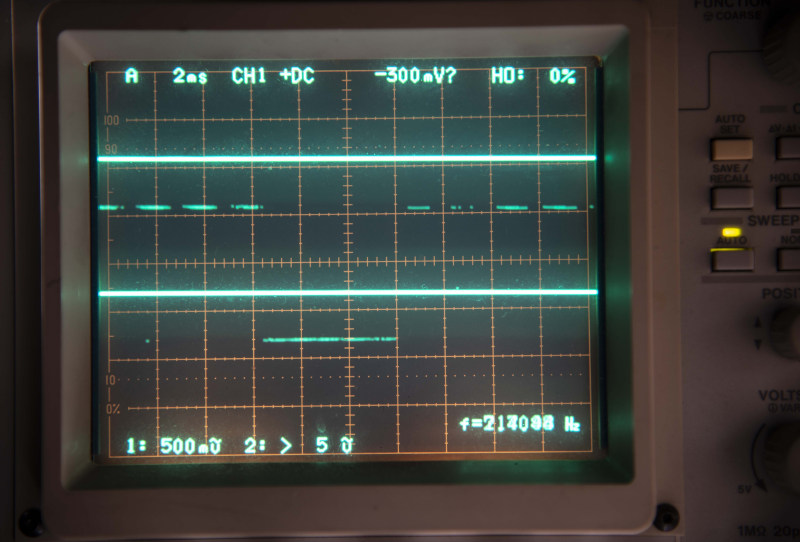

無線機からの
ＤＡＴＡ信号

画像は無信号時

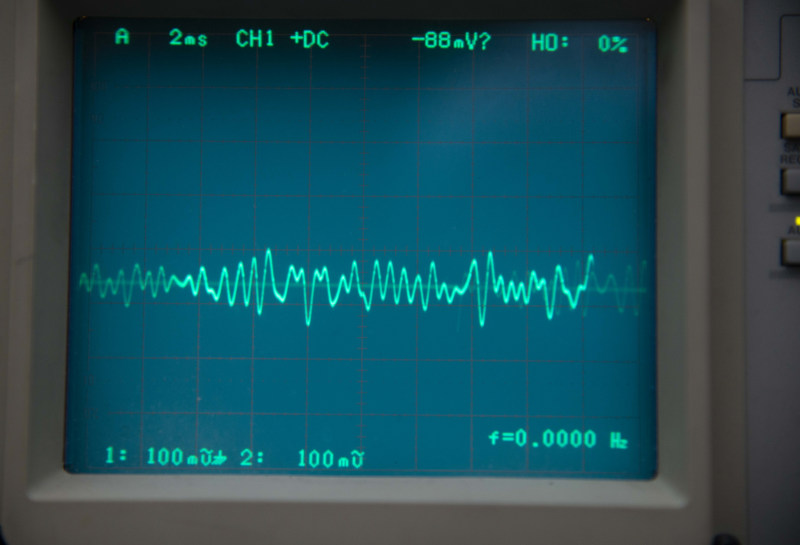

無線機の受信音
をパソコン受信時

これで変調の具合
を知ることが出来る
１、２とブローグ
繋いでますが信号
は２チャンネルを
表示しています

入力は１００ｍＶ

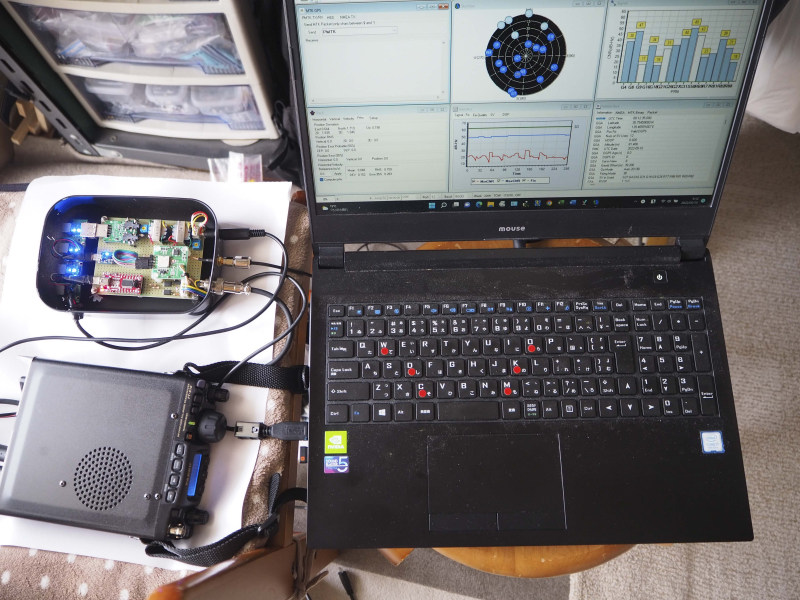

左側に無線機と
インターフェース


右手パソコン
ほぼ間違いなく
受信・表示出来る
と思ったＧＰＳ衛星
の状況
問題なく表示できた


無線機は
ＦＴ－８１８ＮＤ

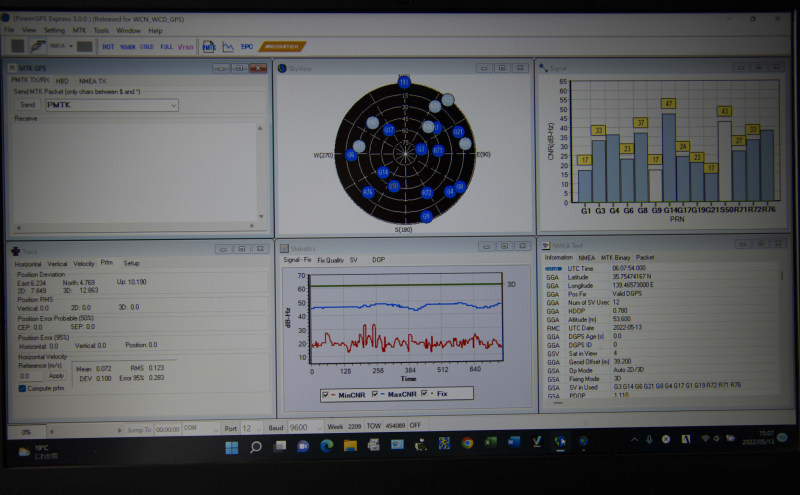

ＧＰＳ衛星の
受信・表示

中央上部が
ＧＰＳ衛星を
頭上から見た図

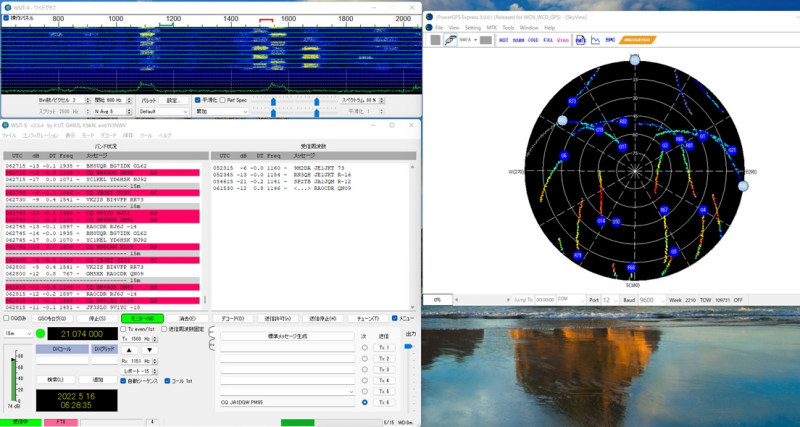

無線機とパソコンを
ＵＳＢで接続して
表示させた図

左上が信号受信の
状況表示

左下方が受信した
コールサイン
運用周波数等

右側ＧＰＳ衛星と
動いた航跡

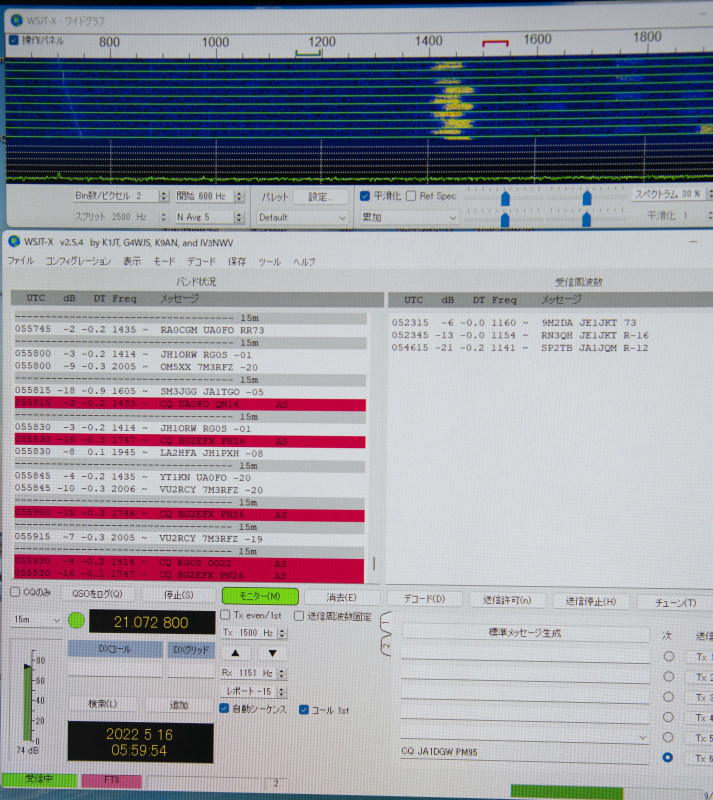

２１ＭＨｚでの運用

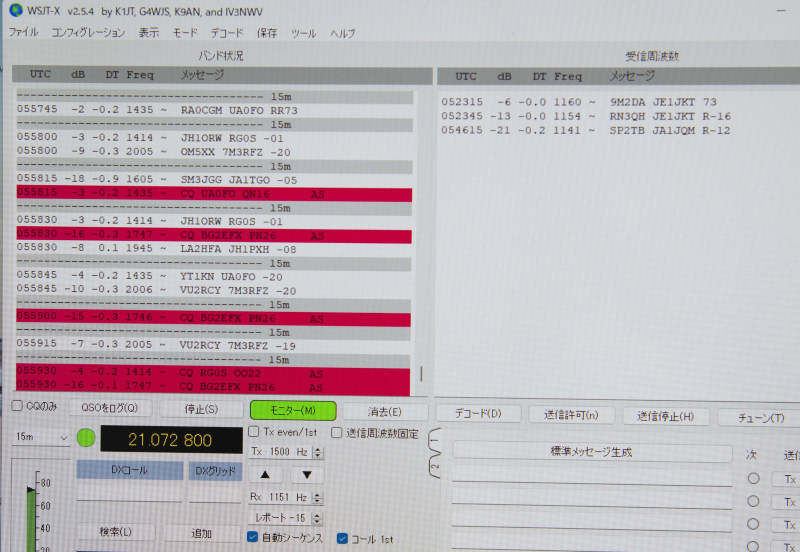

受信面拡大表示
しています。

この日これ以外の
１４・１８ＭＨｚ
も受信できました。

受信エリアは
オーストラリア、
インドネシア等です
