コラム

　　　





２０２２．７








移動運用に使用
する４３０ＭＨｚ帯用
ホイップ系アンテナ

利得確認した



まず　高さ１ｍ
無線機に直接付
ＩＣＯＭ製
ＹＡＥＳＵ製
アストラルプレーン
ＲＨ７７０


１５ｍ離して送信

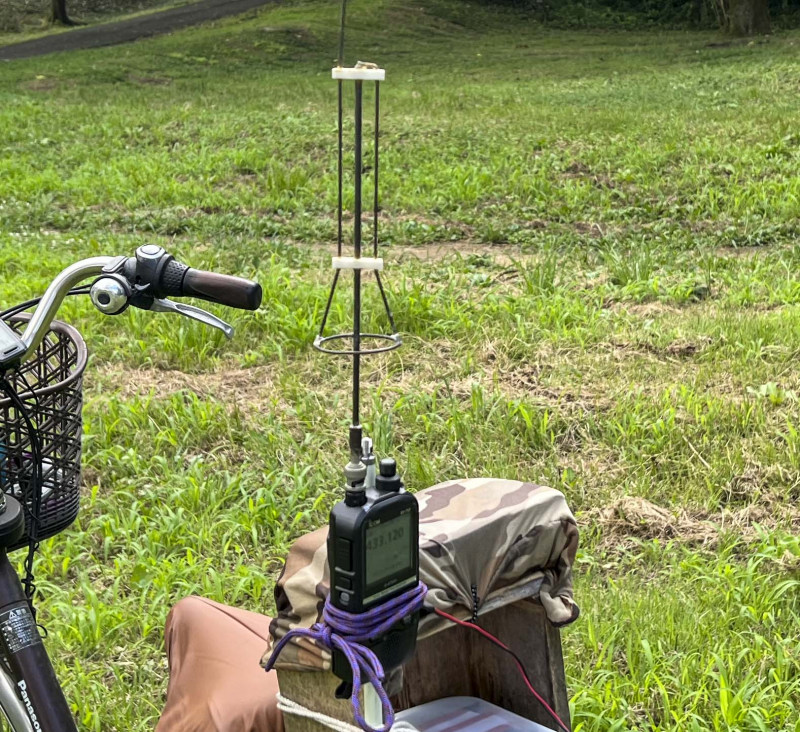

自作の
アストラルプレーン
です

形状からして移動
にはやや難あり























市販品
ＲＨ７７０　収縮時
23ｃｍ程で移動に
重宝しています

使用時は９３ｃｍ
８５ｇと軽いです

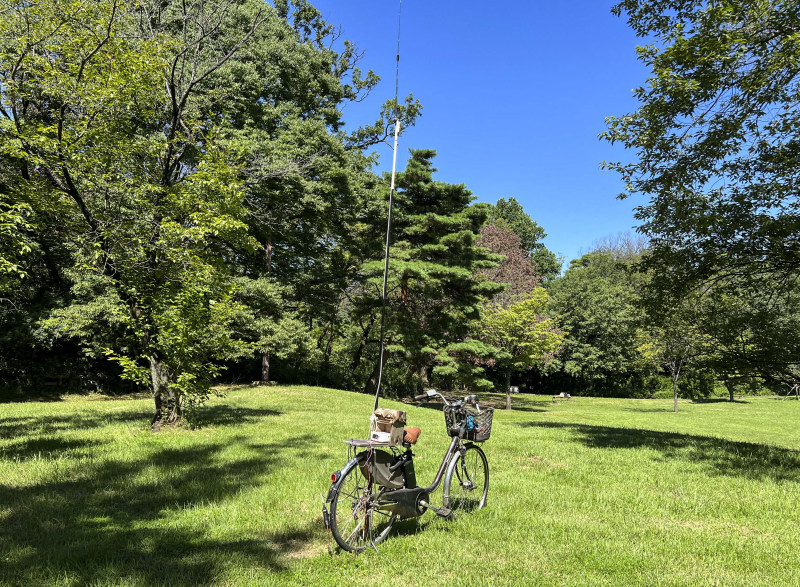

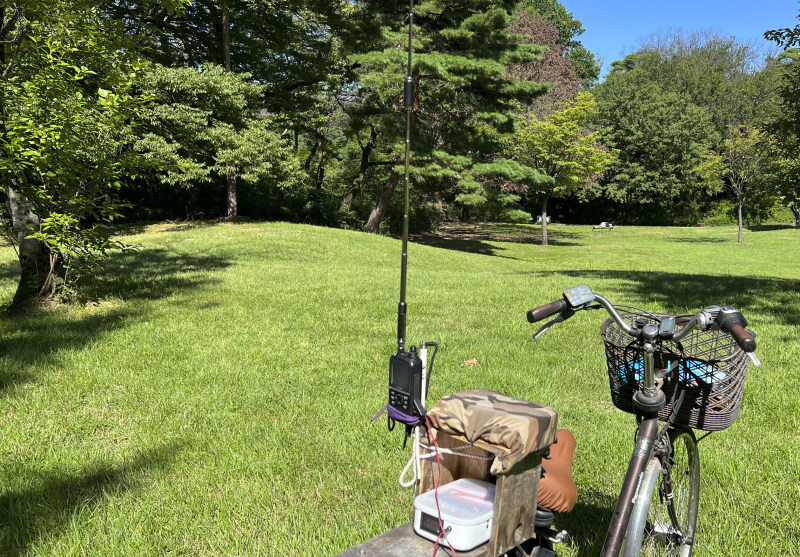

ＲＨ７７０を３ｍに
伸ばした状態
ポールは

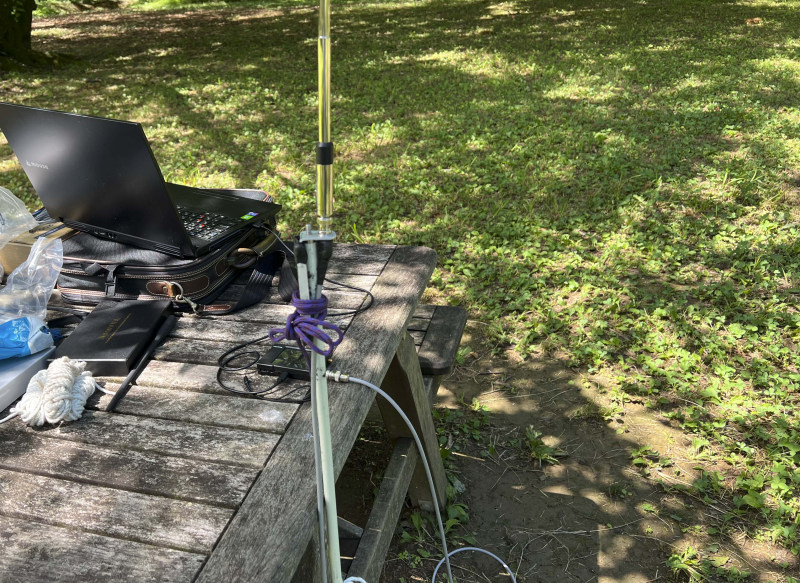

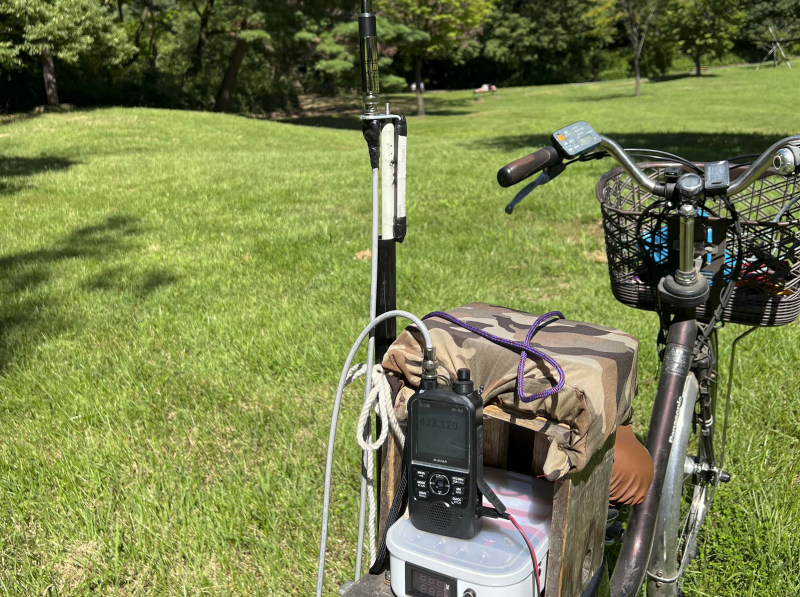

ポールに取付

アルミ板加工
しています

























高さ１ｍでSWRを
計測

NanoVNAを使用

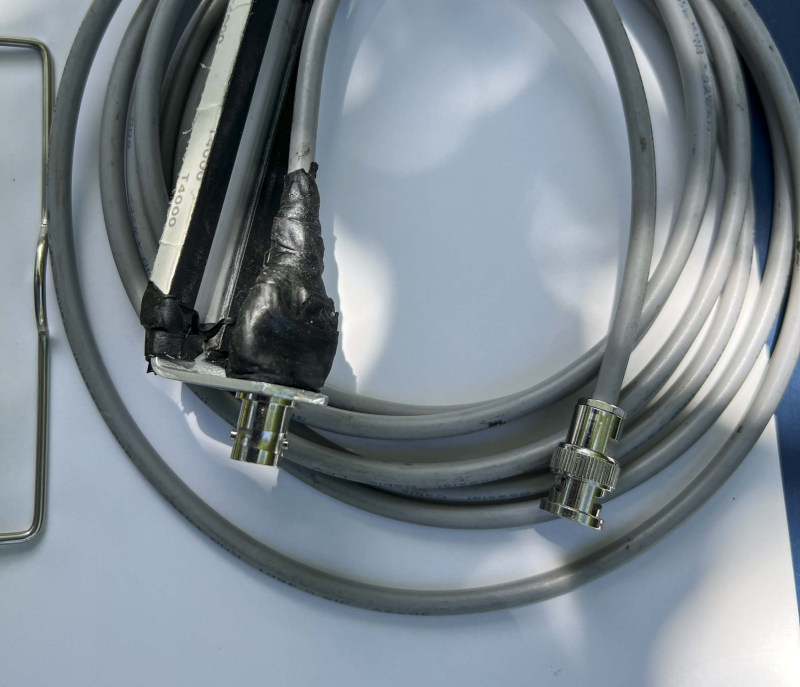

よく使う同軸

BNCオス・メス

３D2V　３ｍ

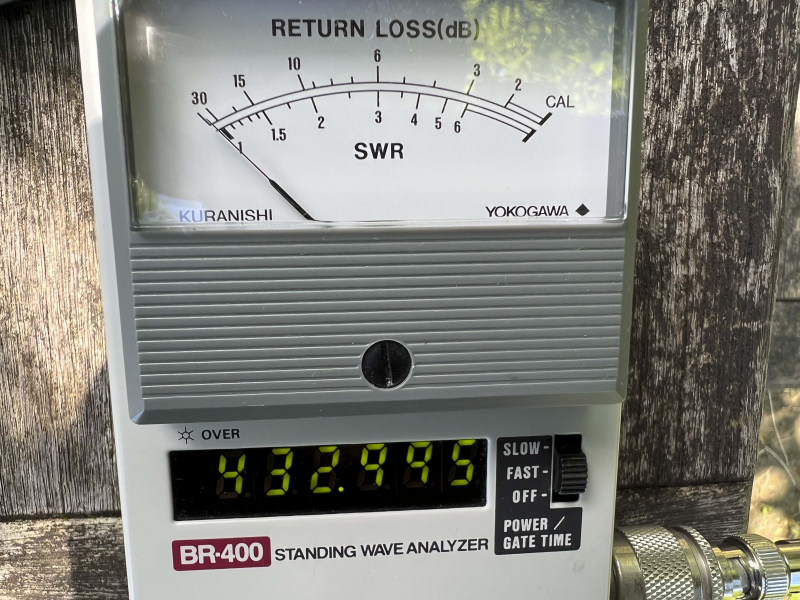

ＳＷＲ計で計測
クラニシBR500
測定周波数
４３２．９９５MHｚ
SWR値は殆ど
振れていません

その他帯域
４２０～４４０ＭＨＺ
１．０５以内でした

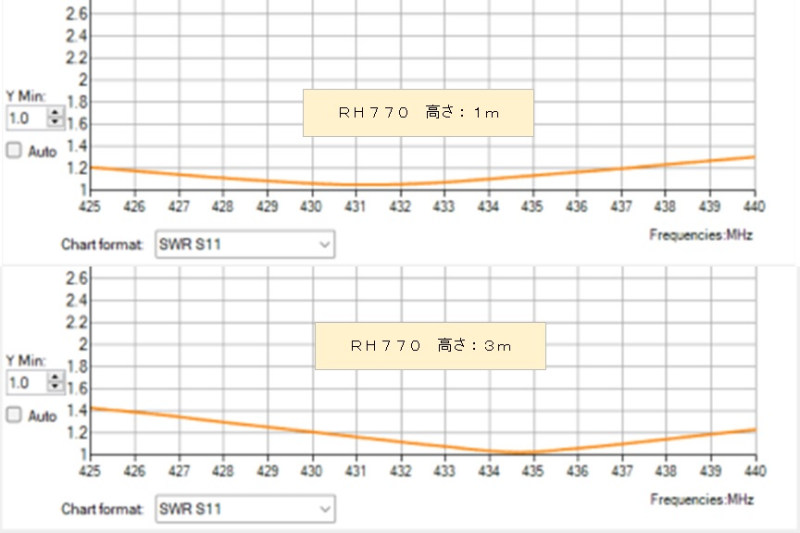

NanoVNAで測定


上：高さ　1ｍ
　　425～437MHｚ
　　SWR　1．2以下
　　


下：高さ　3ｍ
　　430～439MHｚ
　　SWR　1．2以下

　アンテナ高変えて
値最下面が４３２
付近から４３５ＭＨｚ
付近にズレている
通常使用する範囲
は１．２以下で特に
問題は無いと思う














　＊　注意　＊
ここで記したｄｂの
値はあくまでも
自分の機器での
話です。

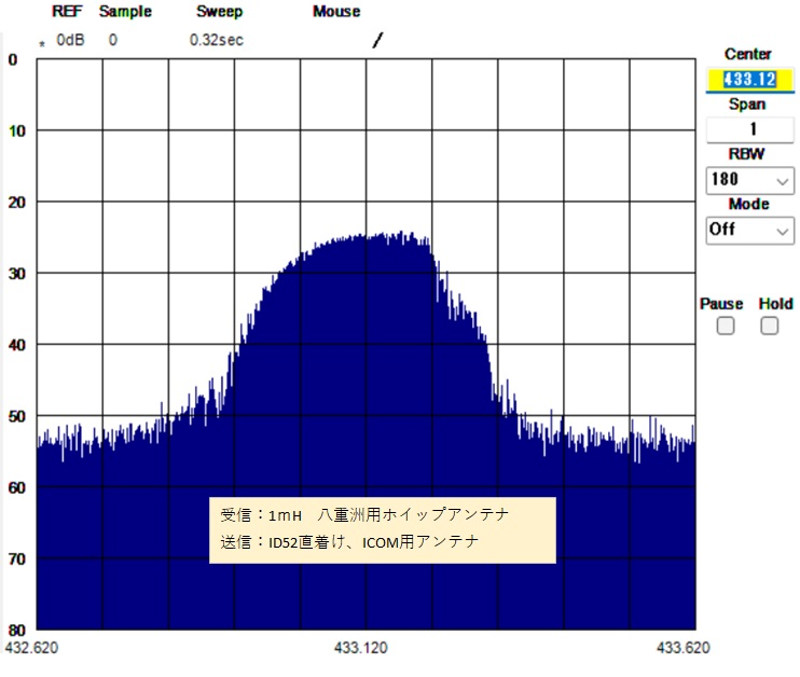

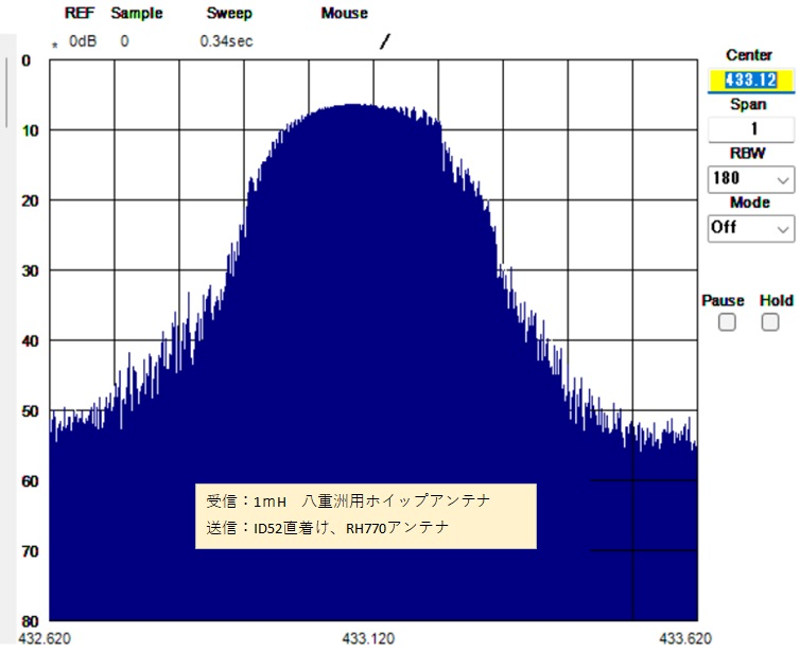

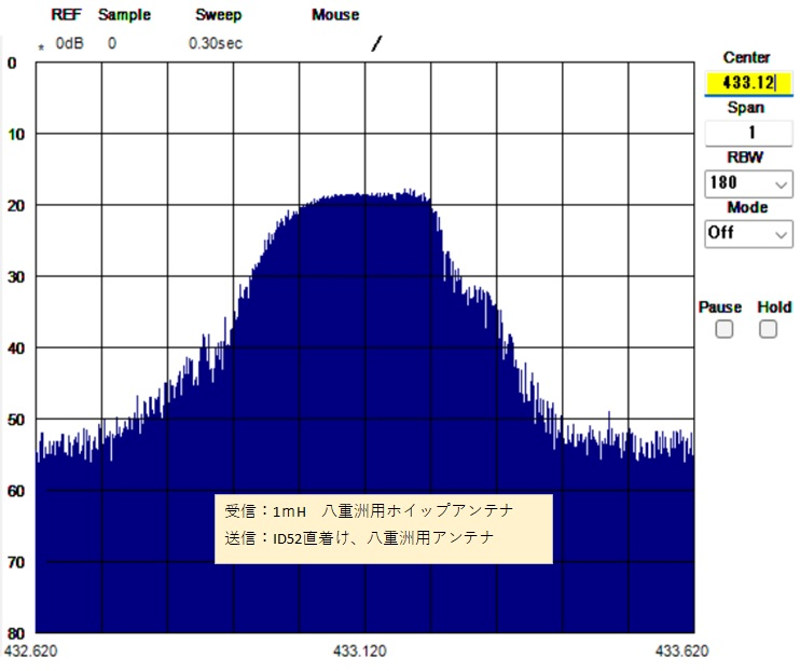

簡易スペアナ
ＧｉｇａSｔｖ5で計測

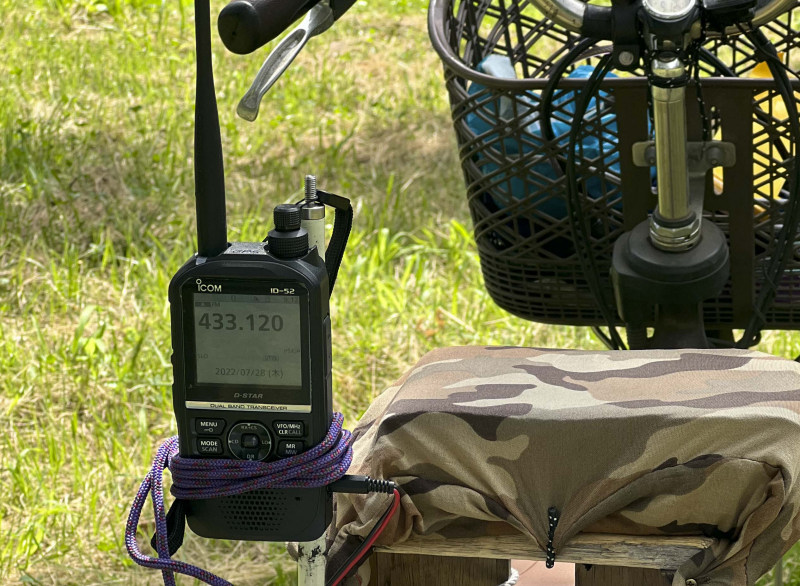

送信機（ID-52)に
ＩＣＯＭ無線機付属
アンテナを付け
　15ｍの間隔で
受信したものです

－25ｄｂ位






























八重洲無線機付属
　－18ｄｂ位






























　ＲＨ770です。
　　－7ｄｂ位

　無線機付属の
物と比べて利得
が有ります。

メーカー公表値は
　5．5ｄｂi

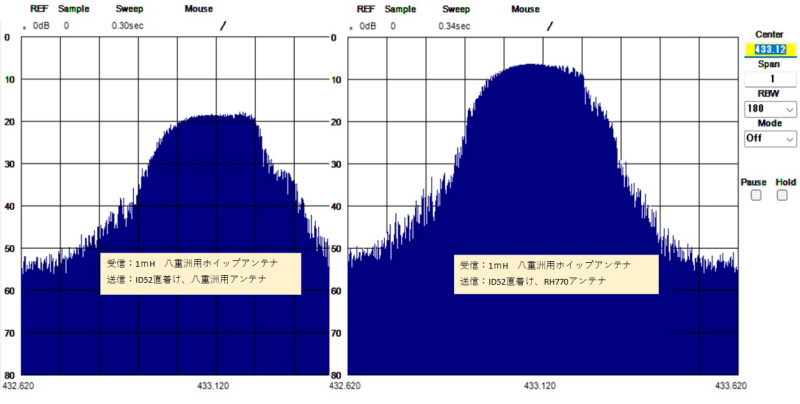

比較した図
無線機１ｍの高さ
アンテナ直付け

八重洲無線機付属
と　ＲＨ７７０比較
　１０ｄｂ程の差













アンテナＲＨ７７０
同軸３Ｄ２Ｖ３ｍ
使用して送信１ｍ
受信１ｍ　左図

右図
送信３ｍ　受信１ｍ

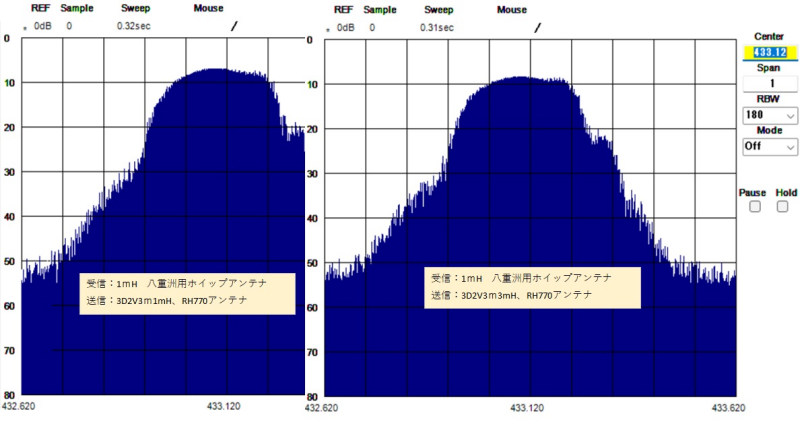

比較してみると
左側の方が少し
（１ｄｂ）程いい

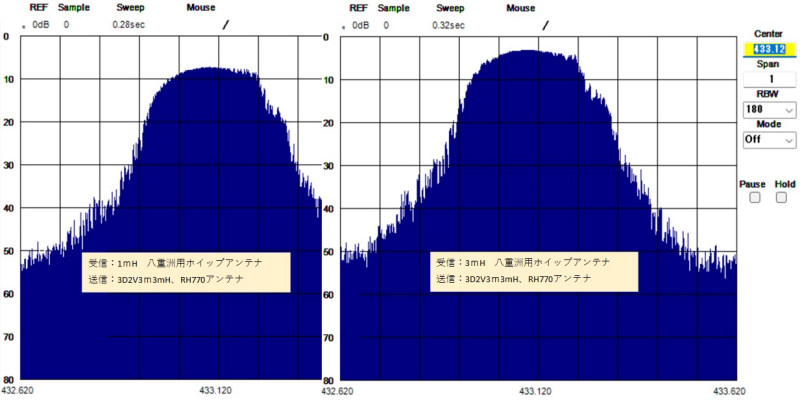

では　左図
送信３ｍ　受信１ｍ

右図
送信・受信の高さ
共に３ｍにしてみた
４ｄｂ程良くなった

地表面からの高さ
が影響している










　別の機器
ＳＯＮＹテクトロニクス　
送受信間は３ｍ
高さは１ｍ
送信アンテナは
無線機に直付け
で計測

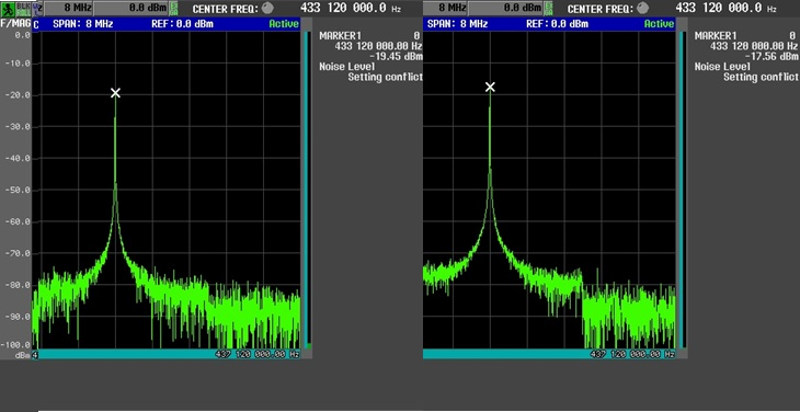

左側　ＩＣＯＭ製
右側　ＹＡＥＳＵ製
ＹＡＥＳＵ製の方が
約２ｄｂいい

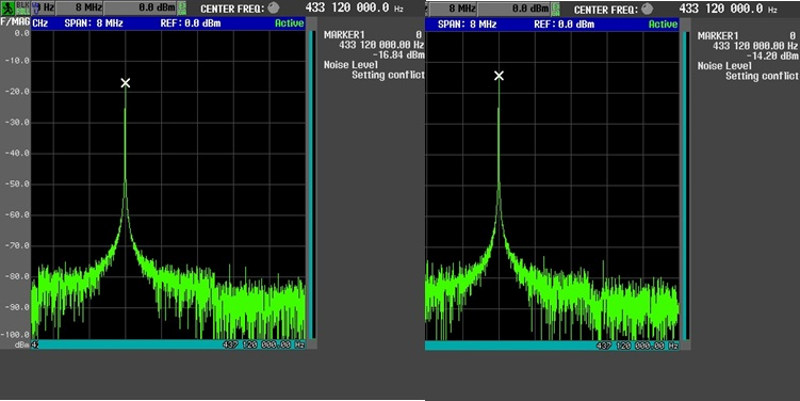

(-19.45, -17.56)




左側：
アストラルプレーン
右側：ＲＨ７７０
　約２．５ｄｂの差
(-16.84, -14.20)

感想
以上確認して
アンテナはＲＨ７７０
が優れている。
同軸３Ｄでも３ｍ
ですと減衰量も
少ないアンテナは
高くした方がいい
と思っています。
