自作のアンテナ





５０ＭＨｚ帯用
アンテナ









以前作成した
Ｖ型ダイポール
























２０２１年１１月
作成の
Skydoorアンテナ





Skydoorアンテナ
作成にはネットで
資料検索。


無線の方々が使用
ヘンテナの作成に
挑んだのですがSWRが思うように
下がらない

バランも３とおり
作りました。

諦めてSkydoorに
方向変換










自分が使いたい
周波数付近で
ＳＷＲが１．１付近

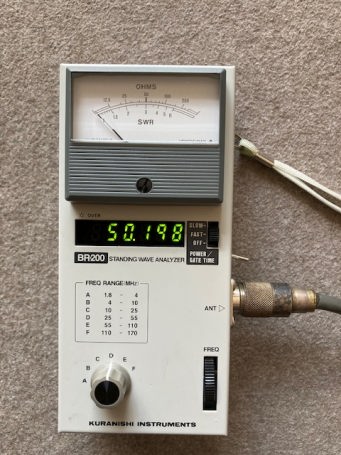

調整はアナライザー
を使っています。
（クラニシ製）

これなら使用可

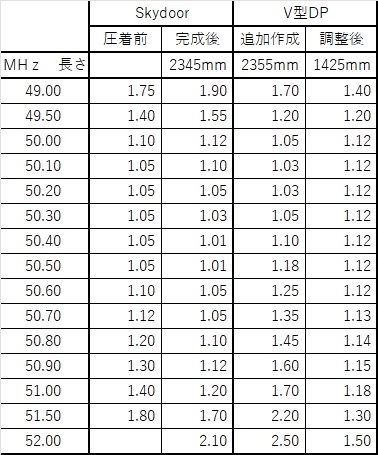

アナライザーで
測定した値

Skydoor　と
Ｖ型ダイポール
の値です。

６ｍＳＳＢで使用する
周波数付近底辺
になるように設定

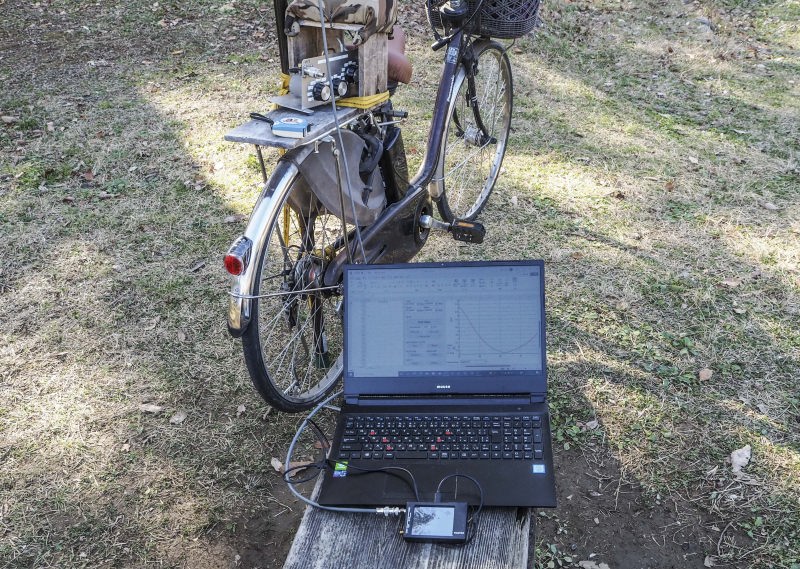

近くの公園で








調整が済むと

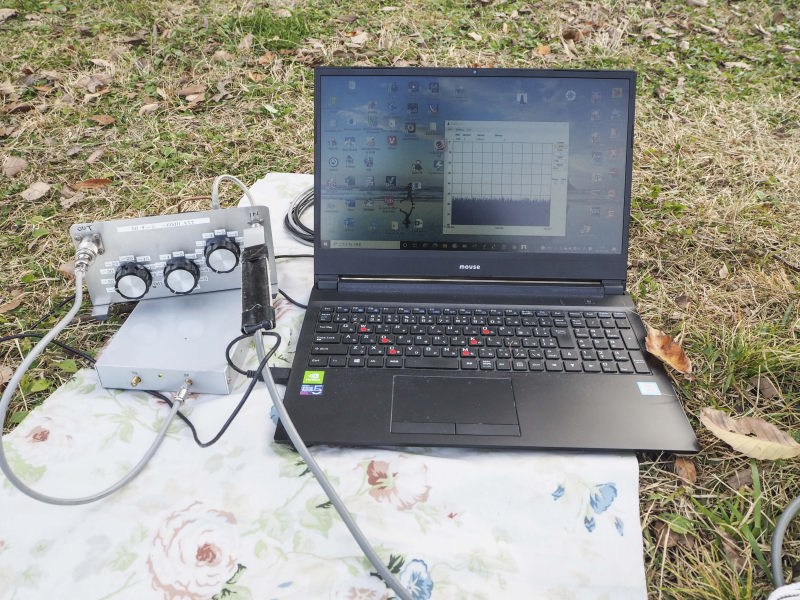

別のセットで
パソコンの前に
ＮａｎｏＶＮＡ
経由でパソコンに
表示させる。

指定した帯域を
表示できて便利
（９００ＭＨｚ以下）

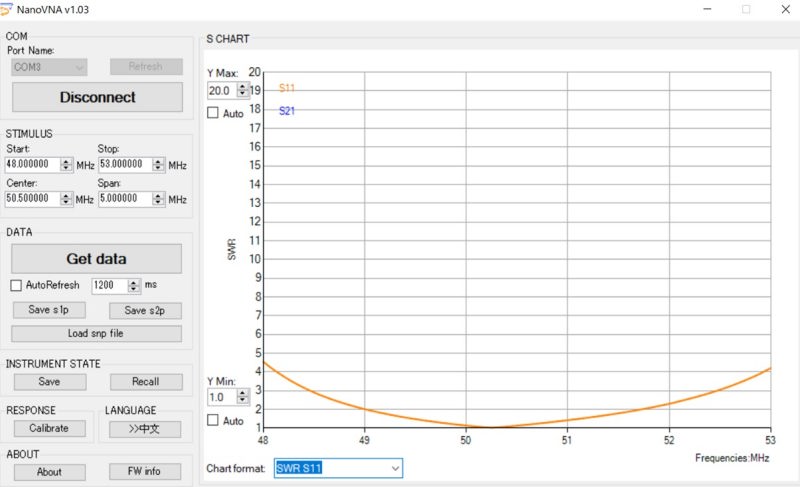

Ｖ型ダイポールの
ＳＷＲの表示
こちらでは
５０．２～５０．３
辺りが良い値に

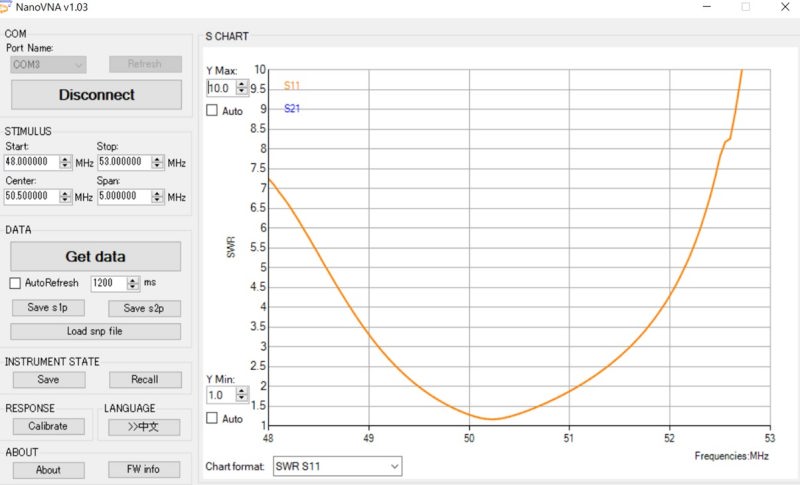

Skydoorの値

こちらも５０．２辺り
が良い値に
なりました。

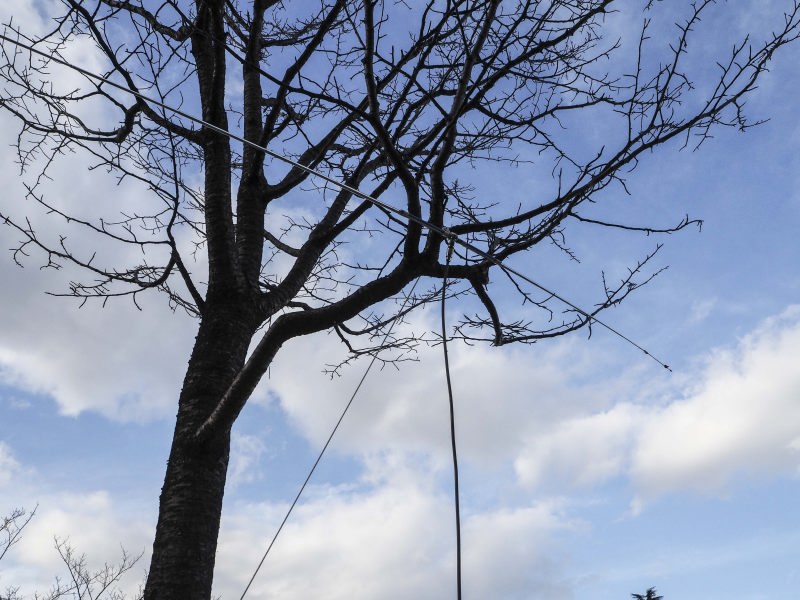

約１０ｍ離れた
ところにダイポール
アンテナ吊し上げ
































アンテナ下には
減衰器（上）と
簡易スペアナ
（GigaSt)で計測
する事にした。

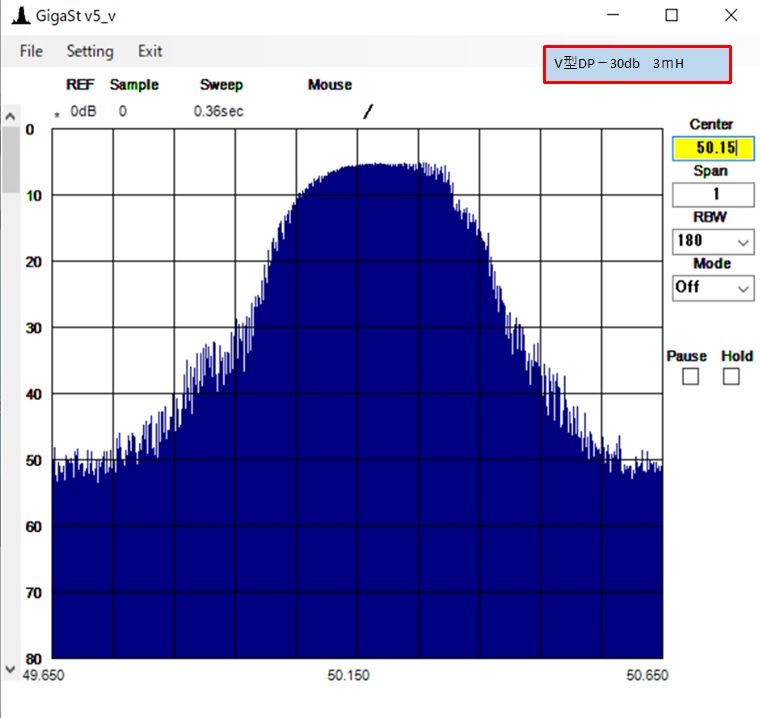

まず
Ｖ型ダイポール
３ｍHからの信号
表示値は－６ｄｂ程

ただし
減衰器で－３０ｄｂ
ダウンした

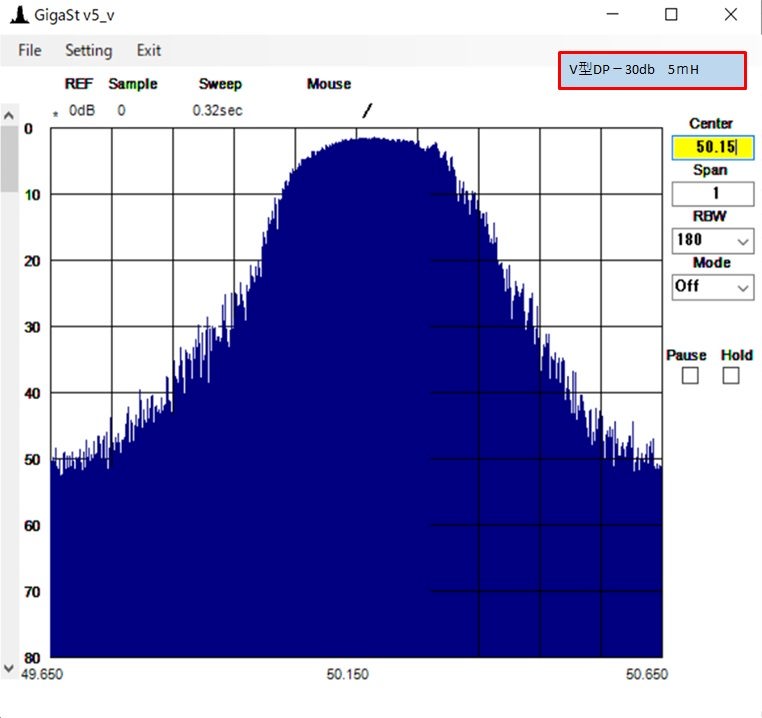

アンテナを５ｍHに
して見ると
－２ｄｂ程に上がる

受信側は高さは
変更無し

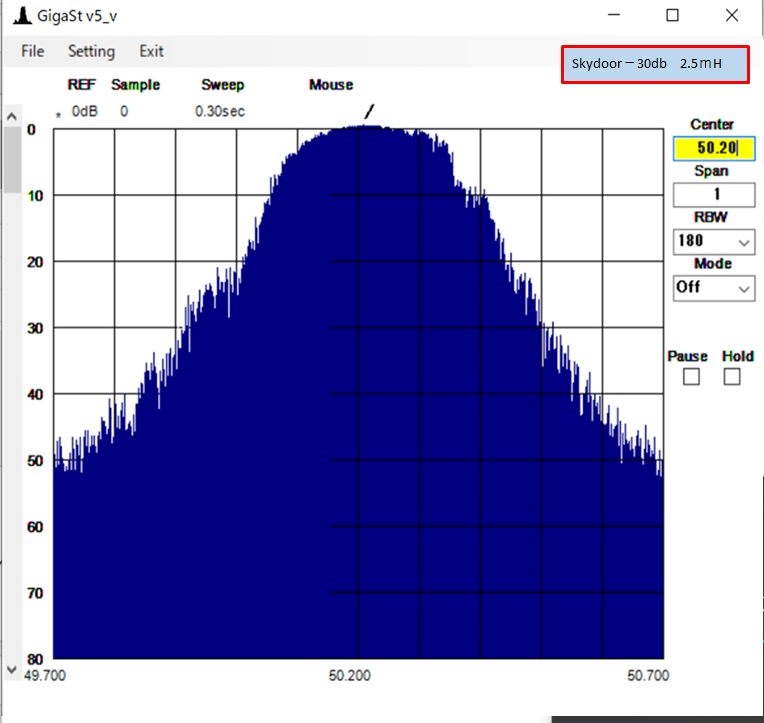

Skydoorアンテナ
給電点は約２．５ｍ

ポール長５ｍの為

＋１ｄｂの値

この方がＶ型より
給電点が低くても
利得大です。

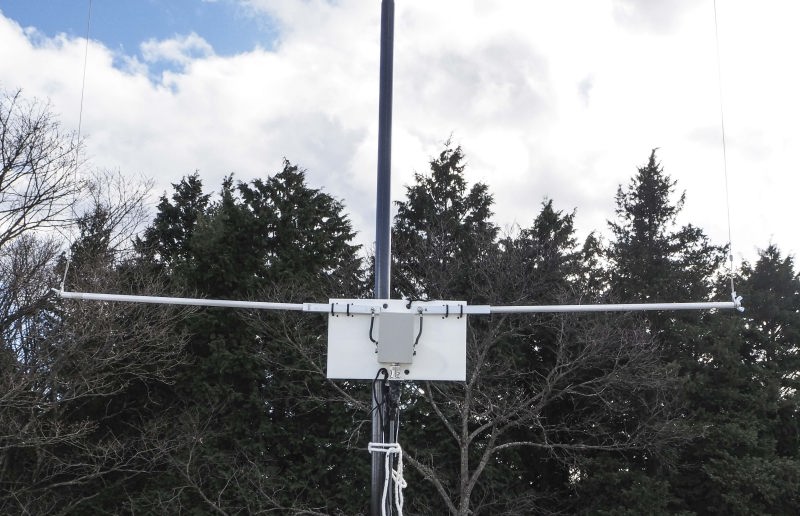

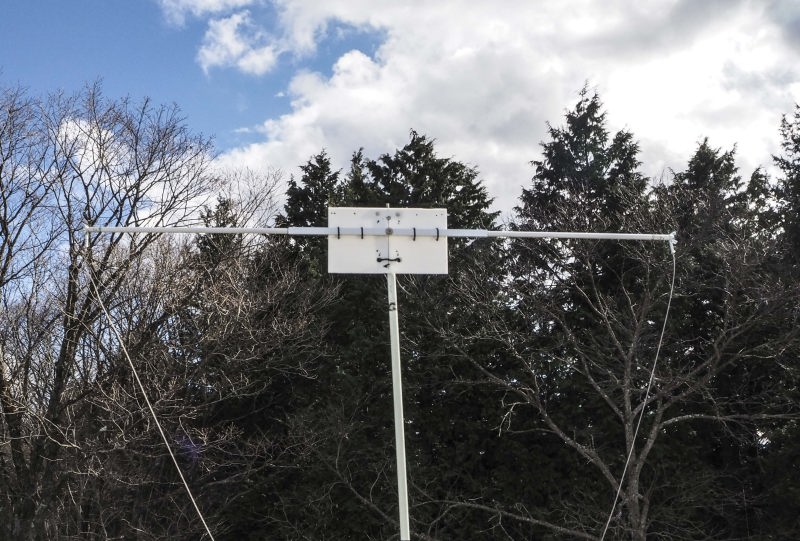

Skydoorアンテナ
上部です。

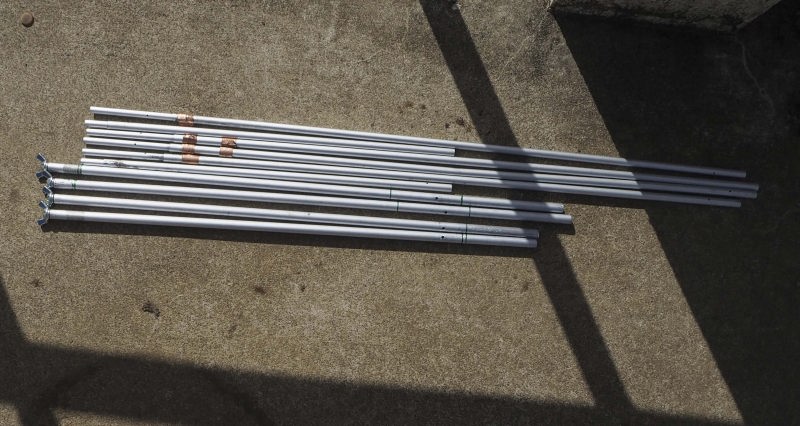

差し込み式
エレメント９００ｍｍ

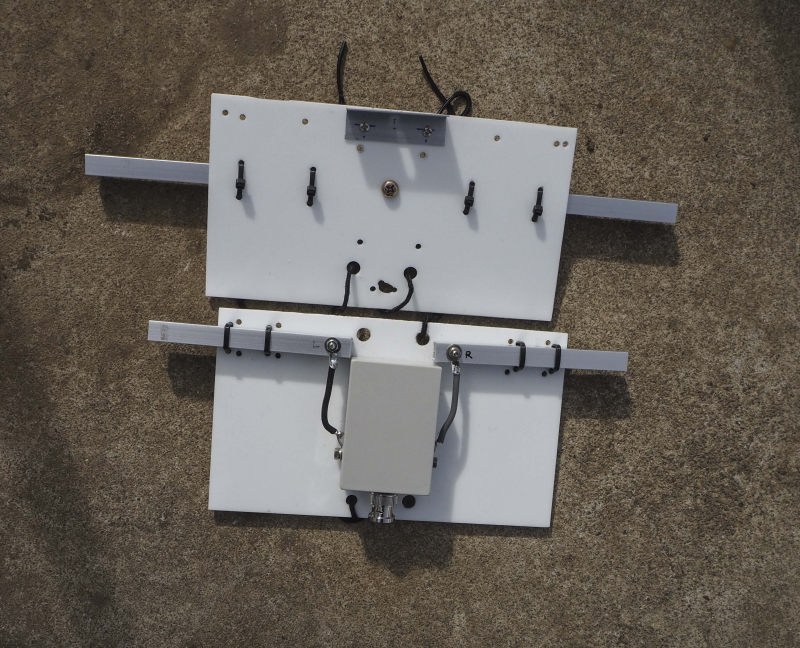

下部の給電部
こちらも９００ｍｍ

上下間は私の場合
2455mmでした。

























上部・下部
アクリル板利用して
居ます。

バランの下部は
BNC雄です。

同軸ケーブルは
V・UHFアンテナ
取り付ける都合上


















エレメント
奥（写真上部）が
Ｖ型ダイポール用
繋ぎは
差し込むだけ

蝶ネジの有る方は
Skydoor用のもの

面倒でも蝶ネジで
締め付け


























実稼働
この日は曇も
晴れ間も有り

風が有っても
大丈夫でした。

１ｍｍ線両端は
圧着端子使用

















場所は角の方を
借りて柵に縛り付け

温度計付時計も
使用して時刻を
見やすくしてます

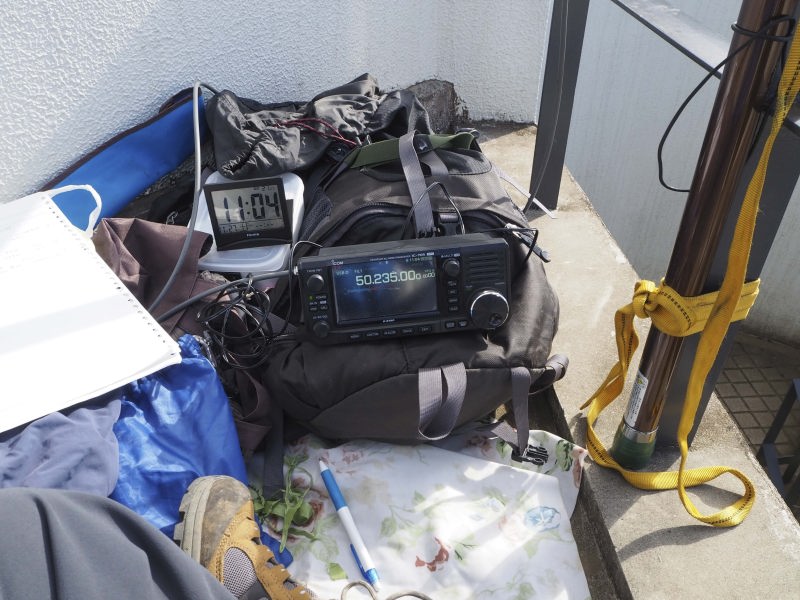

無線機はリュックの
上に載せて
時計の下が外部
バッテリーです。

今後も
大いに活用出来る
よう健康頑張ります





　奥の院　
頁に戻る

　　　 　　　５０ＭＨｚ帯用自作アンテナ
