コラム

　　　







2023年10月

















1200MHz
八木アンテナを作成
してみました。

知人から頂いた
アンテナを改良
しようとした物です

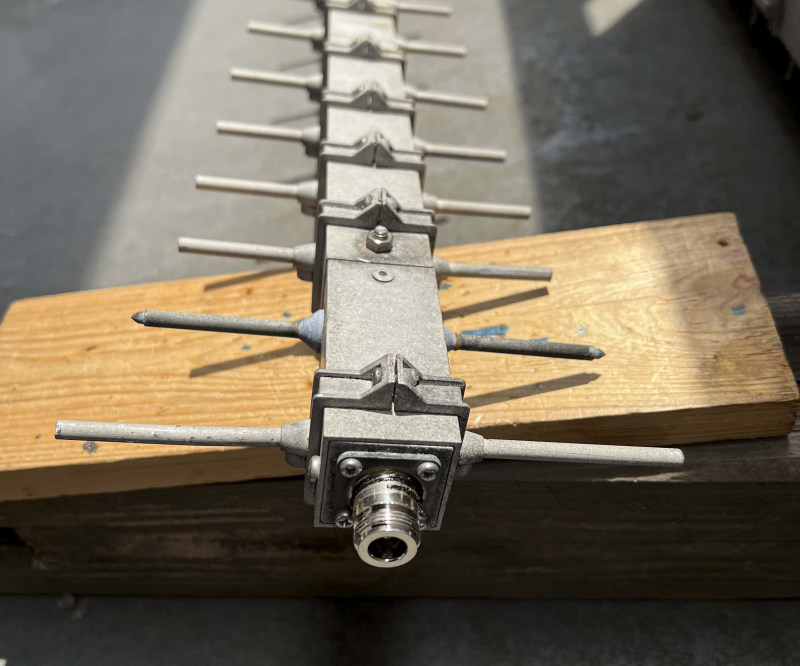

頂いたアンテナ
そのものでは無理

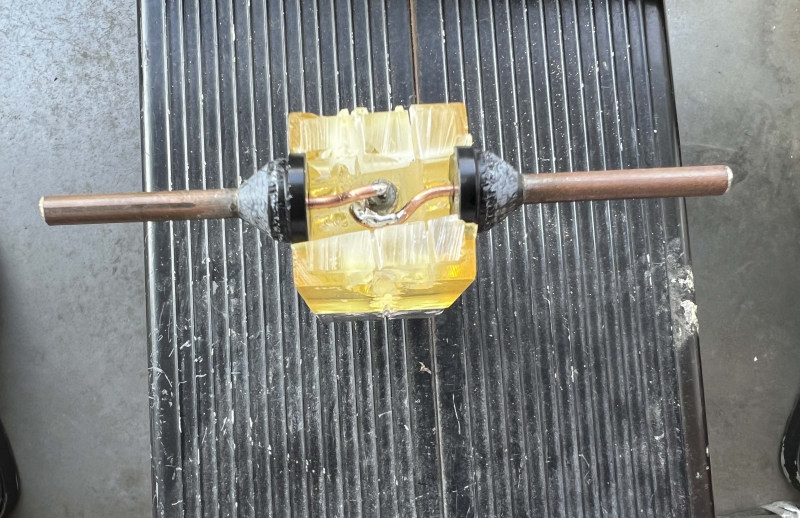

と判断して給電部を
取り出した。

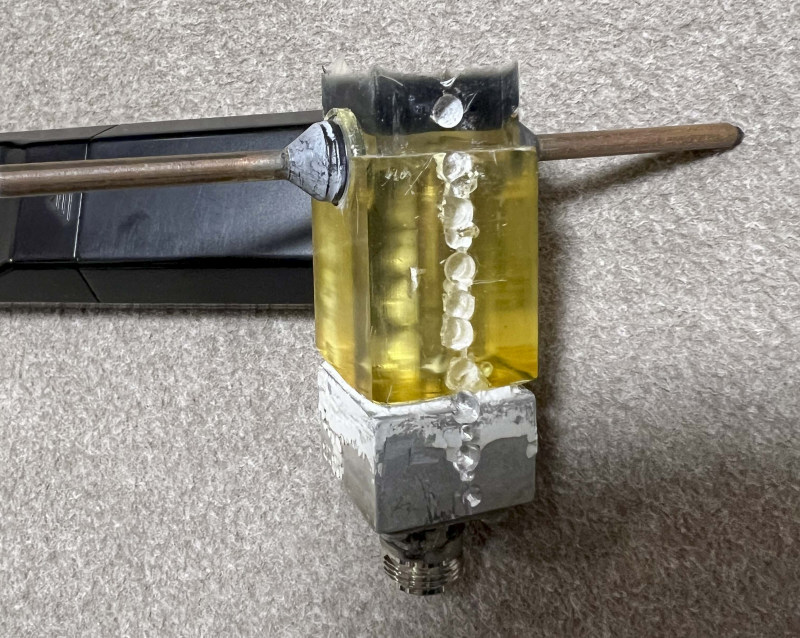

ケースから出す






















左右の筒を利用
出来ないかと
加工してみた。
しかし、ＳＷＲが
とれないので
筒は使わない事に

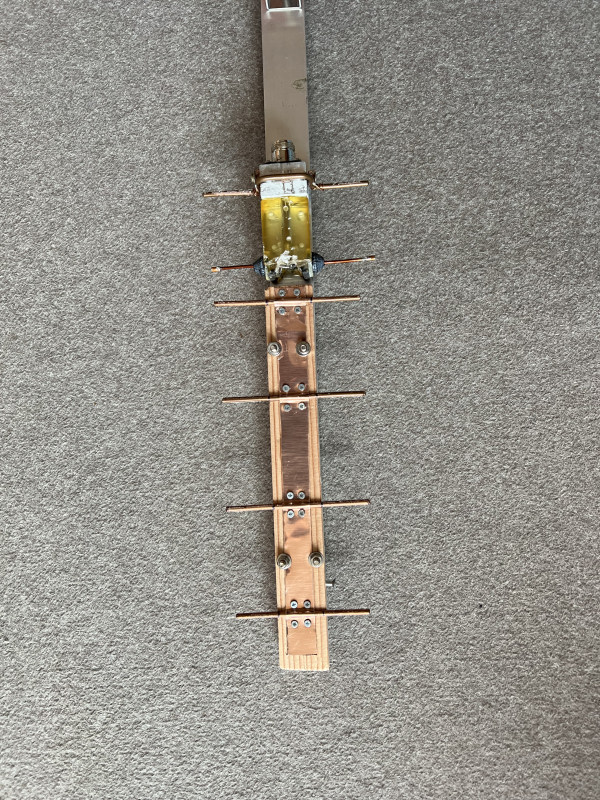

試作は木製の
フレームでした

アルミフレーム
にしたものです

６エレ八木に
しました。

ネットで見た
ＪＨ４ＶＡＪ局の
資料参考にさせて
頂きました
有り難うございます

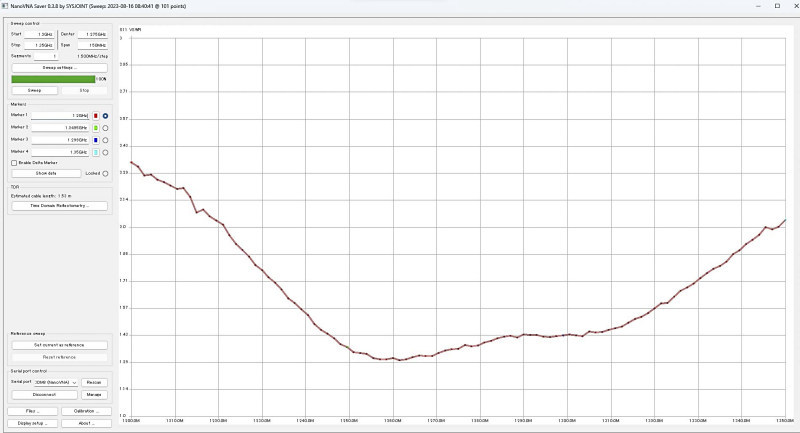

試作品のＳＷＲ


ＮａｎｏＶＮＡ－Ｆ　
Ｖ２使用しての
ＳＷＲは１．４以下

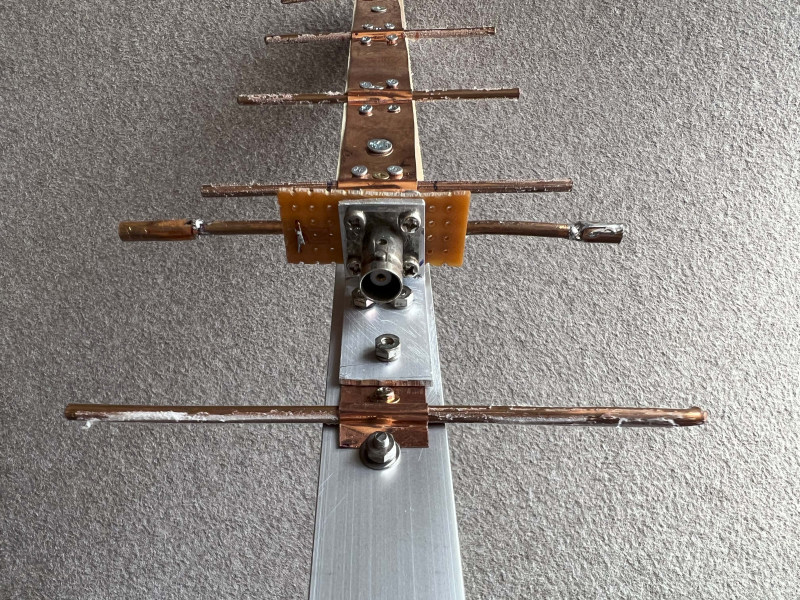

給電部はＮ接線



























給電部が少し重い
ではＢＮＣに変更

在庫品で造る

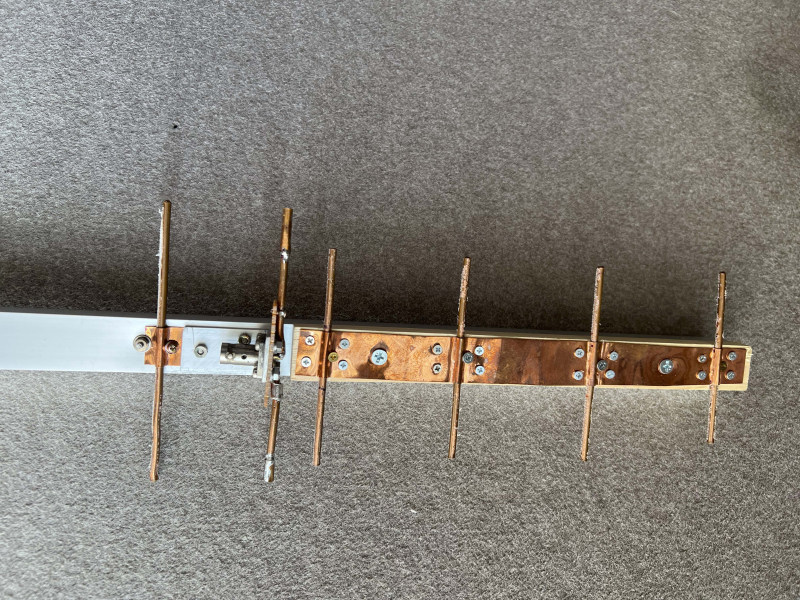

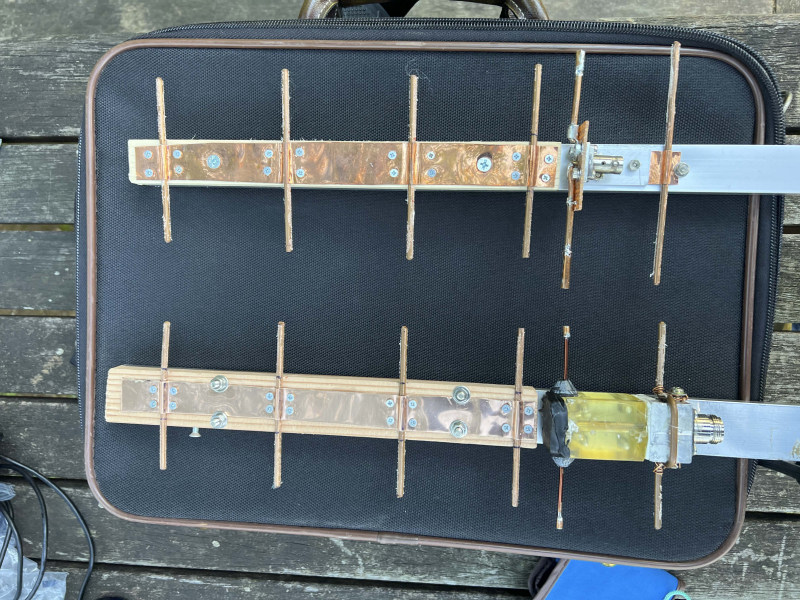

上部から観たところ






























２号機（下）
３号機（上）

大体同じ形状です

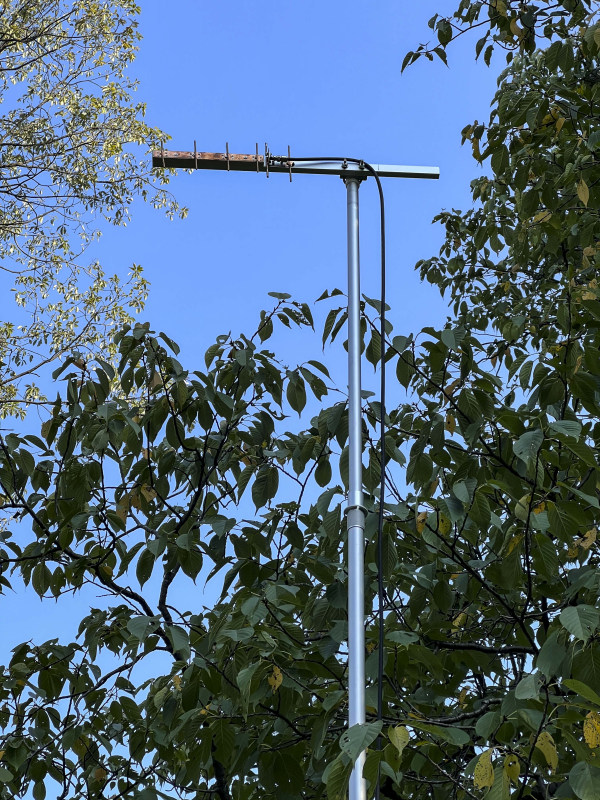

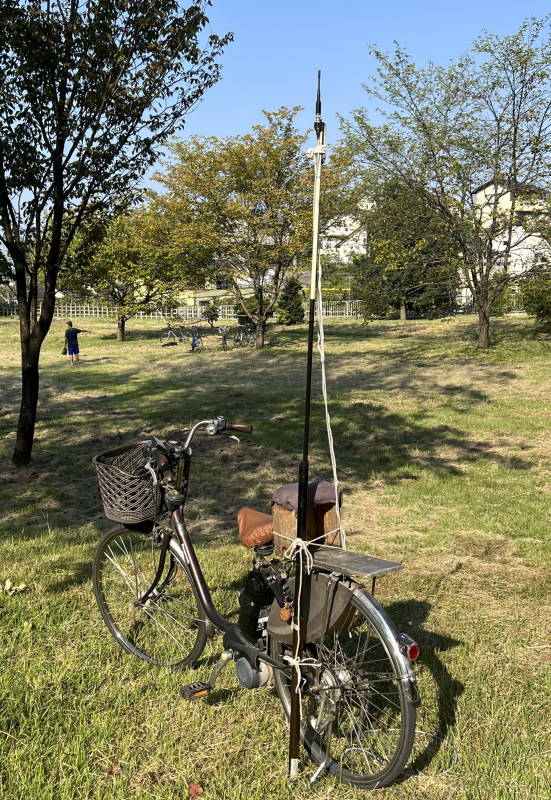

近くの公園で試験

アンテナの方向を
変えて測定して
みました。

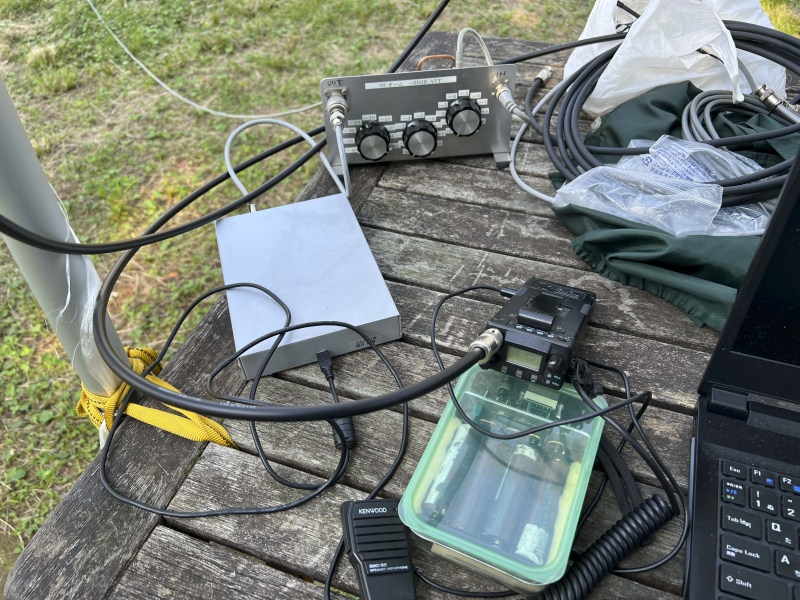

受信部　付属の
ホイップアンテナ


間隔は約１５ｍ






























受信した信号は
アッテネータに入れ
（　３個のダイヤル）

次に簡易スペアナ
を通してパソコンへ

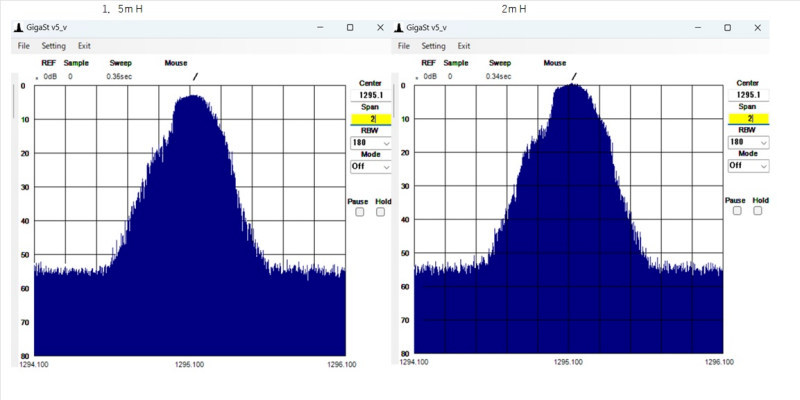

パソコンの画面に
表示された画像

左側　１．５ｍ高
右側　２ｍ高

少し高い方が利得
有り。

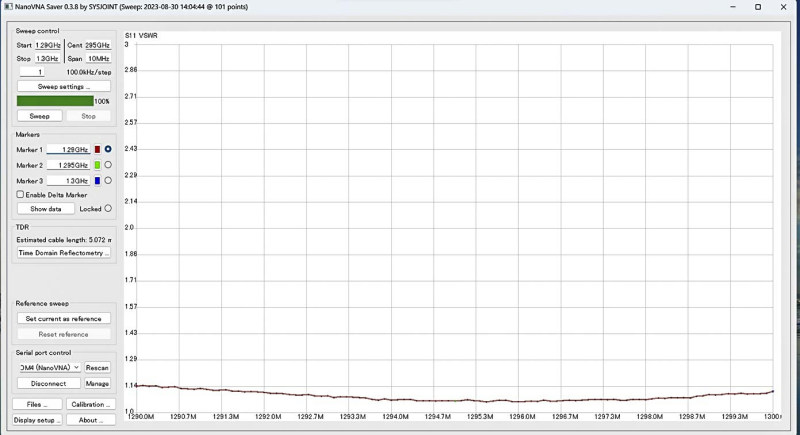

ＮａｎｏＶＮＡ－Ｆ　
Ｖ２　でのＳＷＲ

１２９０．０から
１３００．０ＭＨｚ
の範囲で計測
１．１４以下を示す

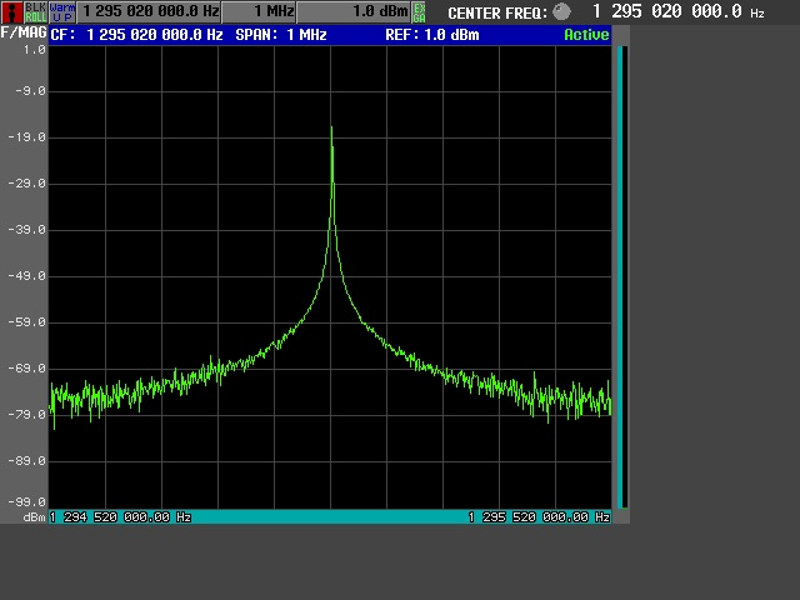

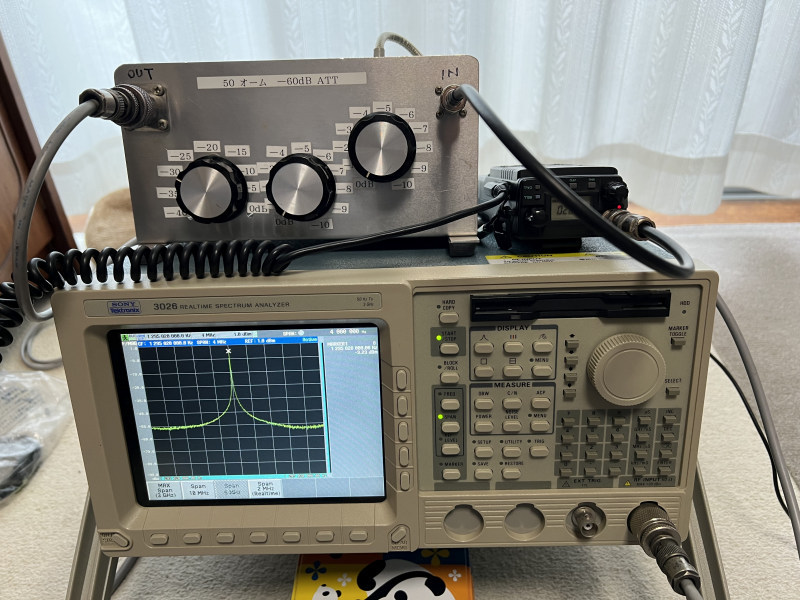

自宅で周波数
ズレをスペアナで
確認してみました























この画像は
１２９５．０２ＭＨｚ
ＳＰＡＮ　１ＭＨｚ
他にも　いろいろ
計測してみました


































送受信の確認

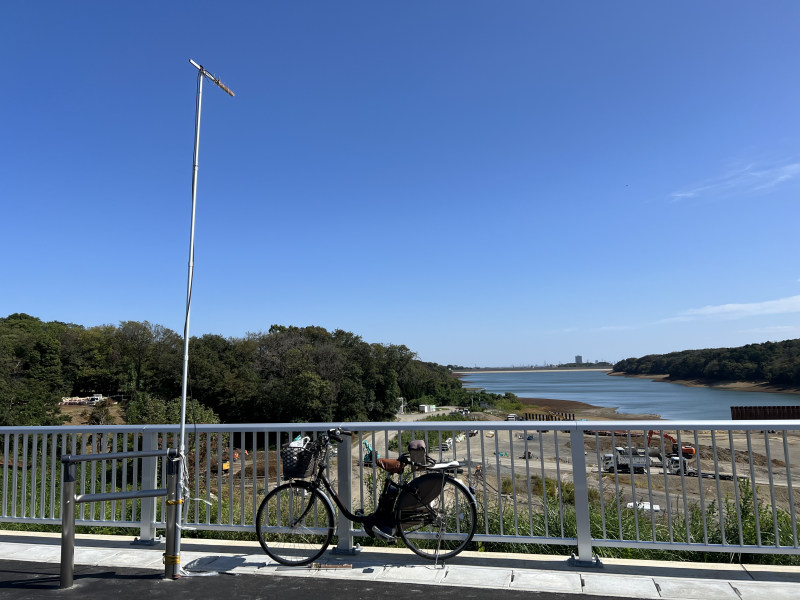

村山貯水池堤防
から東村山市方向
にアンテナ向けて


























試験送信兼ねて

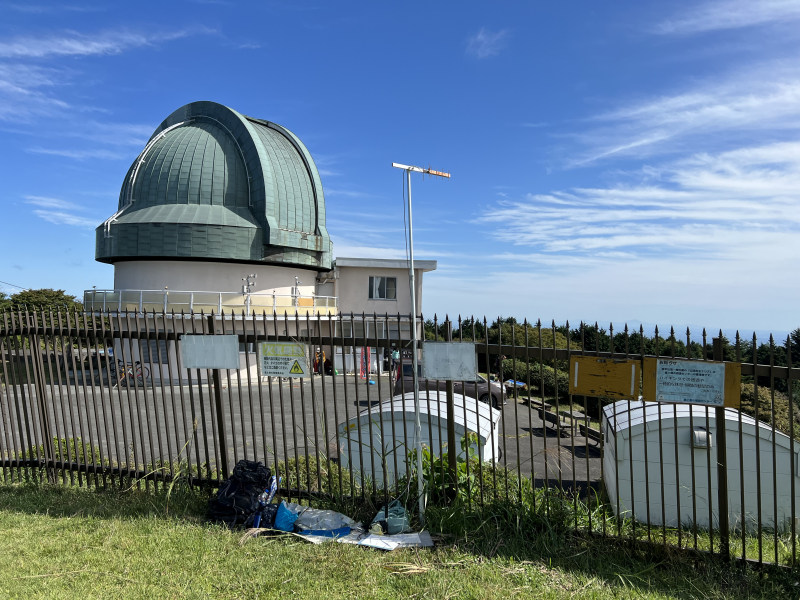

本番はときがわ町
堂平山で



















フェンスをお借りし
アンテナ立てて
各局と交信出来
ました。


お世話になりました
ＪＱ１ＬＫＬ局
ＪＪ１ＳＴＶ局
有り難うござい
ました。



　奥の院　
