外部電池
ホルダー

ケースは百均で

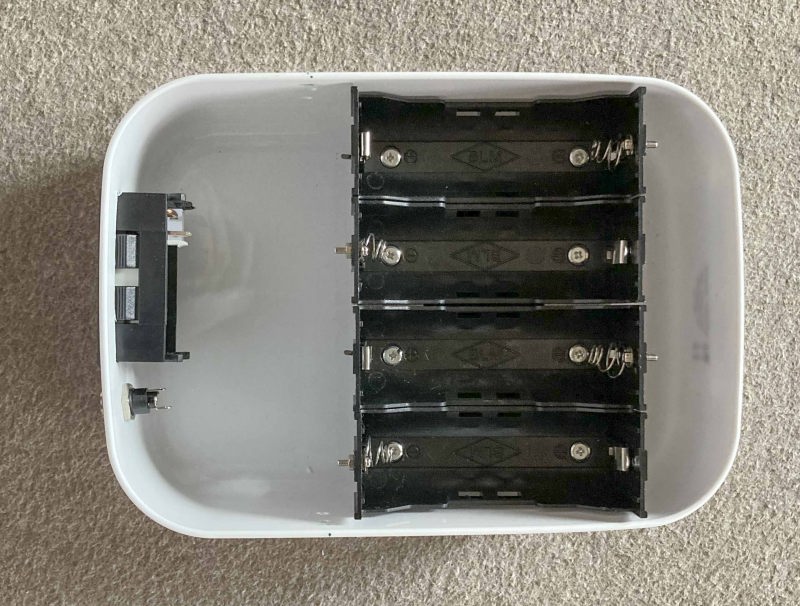

電池ホルダーは
ネットで安いの
探し、4個用意

マイナス側には
スプリング取付

止めネジはこの後
余白無いように
変更しました

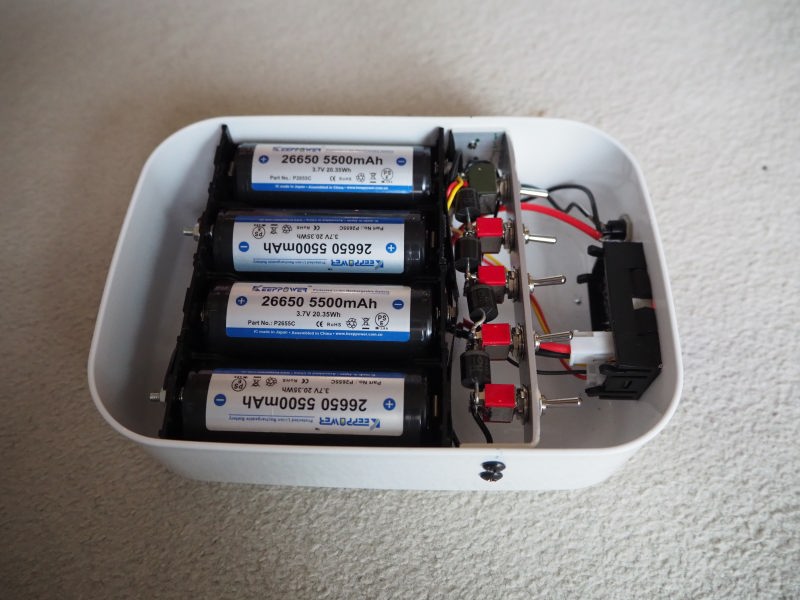

SWを取り付け
電圧・電流計も
取付完了

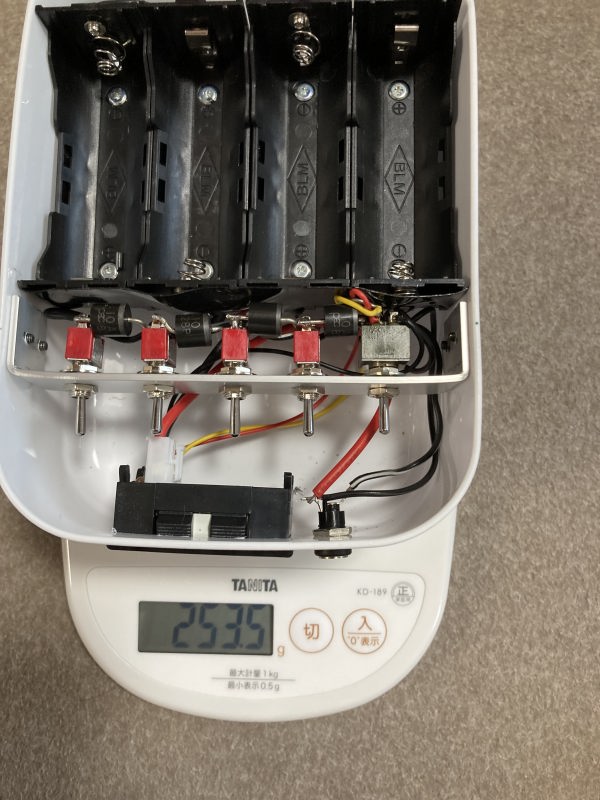

電池無い状態で
253．5グラム

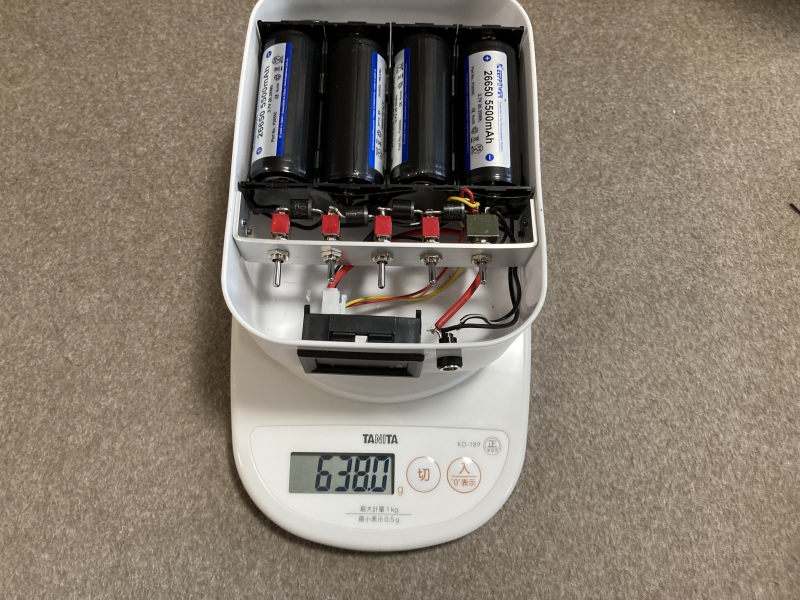

電池挿入して
638グラム

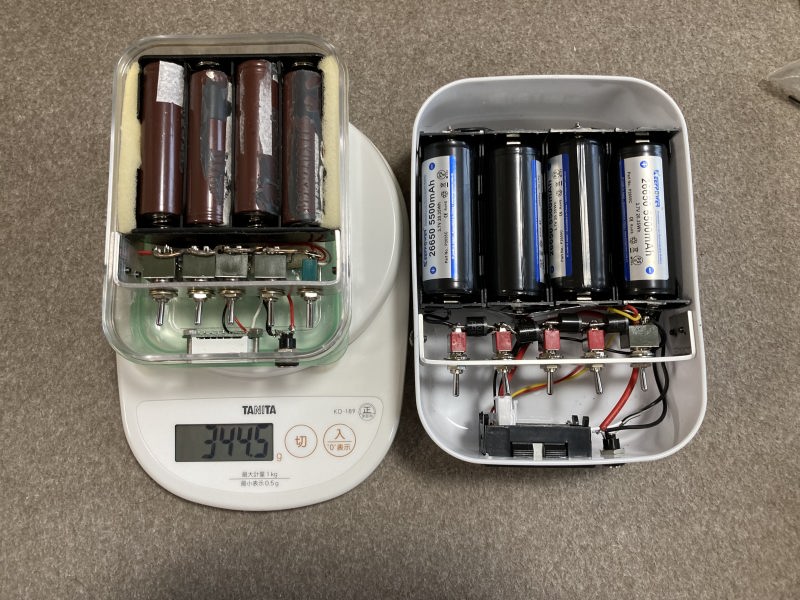

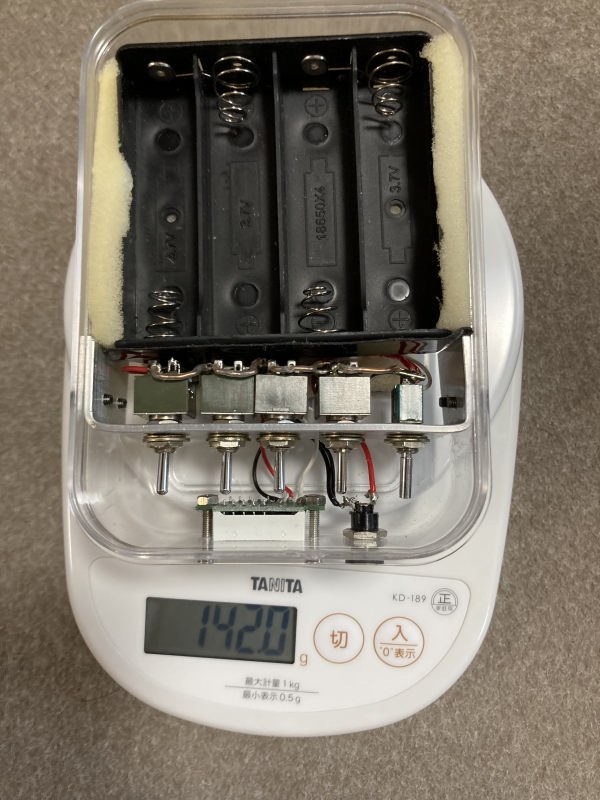

電池１８６５０用で
以前作成した物

142グラム







































電池を挿入して
344．5グラム

右側の物との
重さの差は
304グラム

ざっくり半分
でも容量は違う
























作動確認

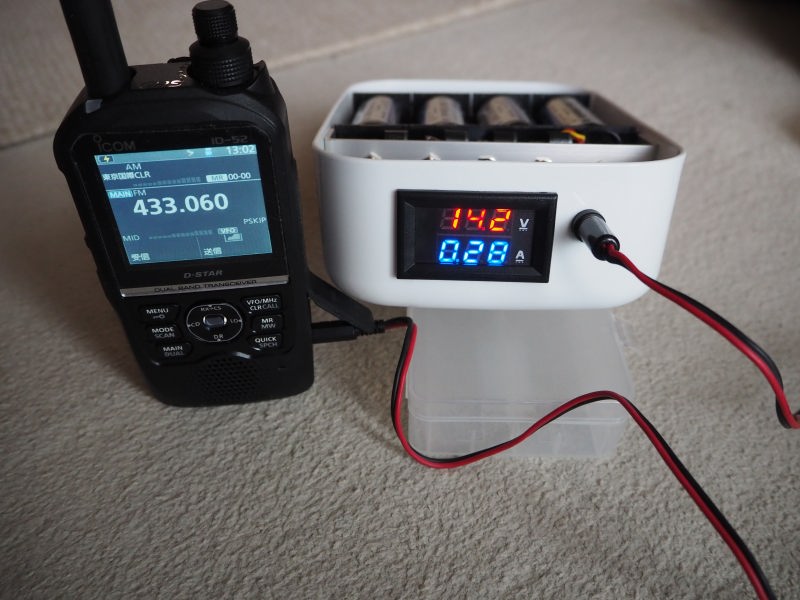

待機時の
電圧・電流

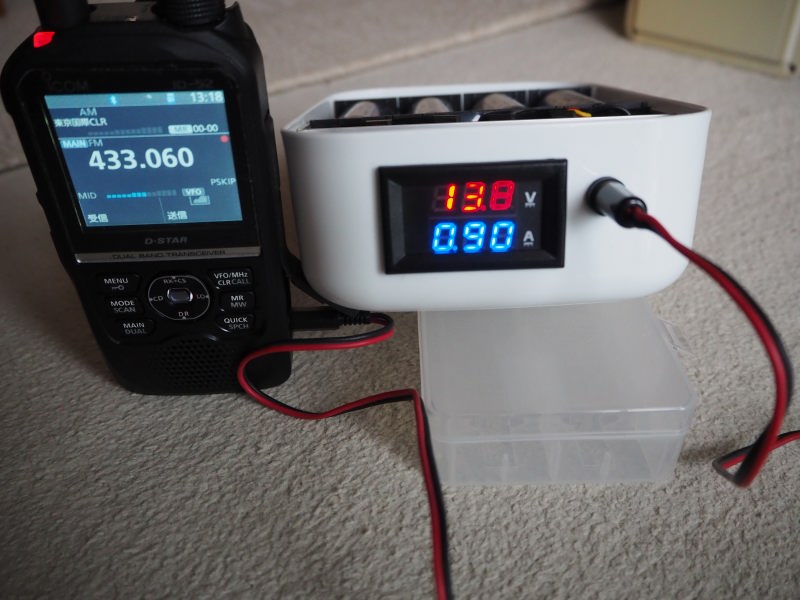

出力MID（2.5W)
での値

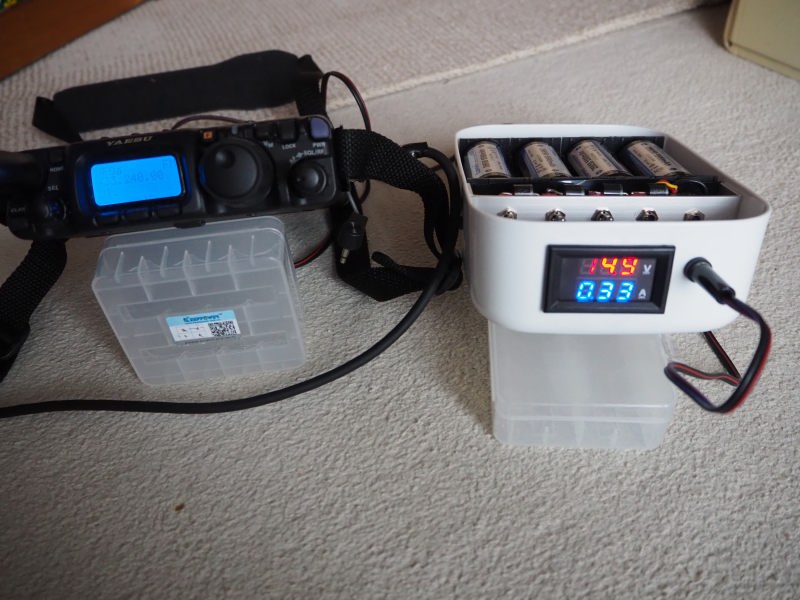

FT-818NDも確認
しました。

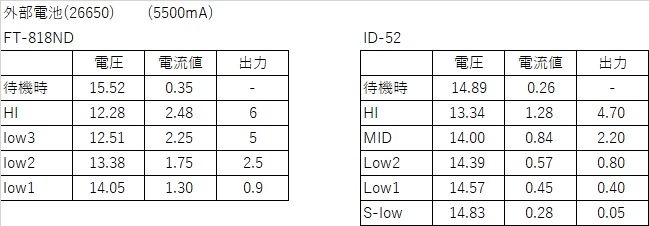

下表について
電圧・電流値は
別の電圧電流計
swr・pawermeter
それにダミーロード
取り付けて
433MHｚ帯で計測
したものです。

接続ケーブル等で
誤差はあります

大凡の値を確認
出来ました。

謝辞
セットはJR1NLL局
の資料を参考に
させて頂きました
有り難うございます
