コラム

　　　


　2022年　2月
　令和４年２月




パソコン改修

使っていたパソコン
Windows10で稼働
していましたが
Windows11に
アップロード出来ない
事が解りました。

その為に思い切って
マザーボードCPU
とかを交換する事に
しました。

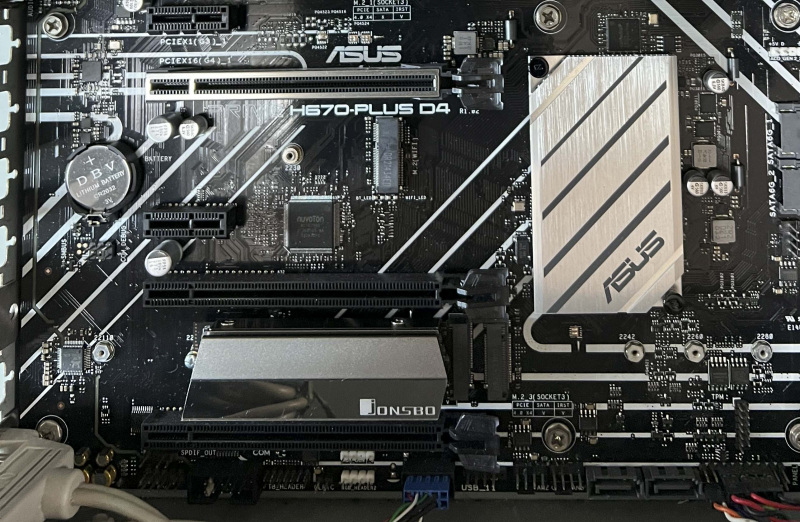

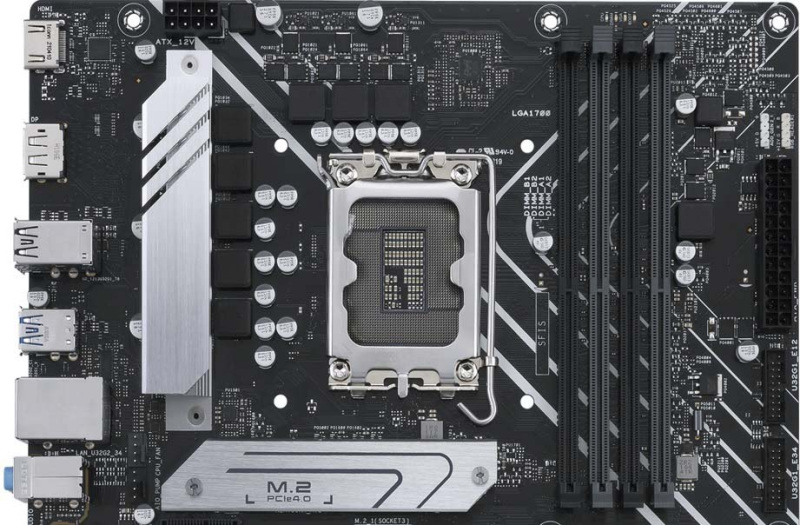

中央部がCPU
ソケットで第１２世代
ｉ７－１２７００Ｋ
を使う事に









マザーボードは
ASUS社
H670-PLUS　D4
を使う事にしました


今まではOSは
SSDでしたが
今回はM.2にした。
早いらしい。

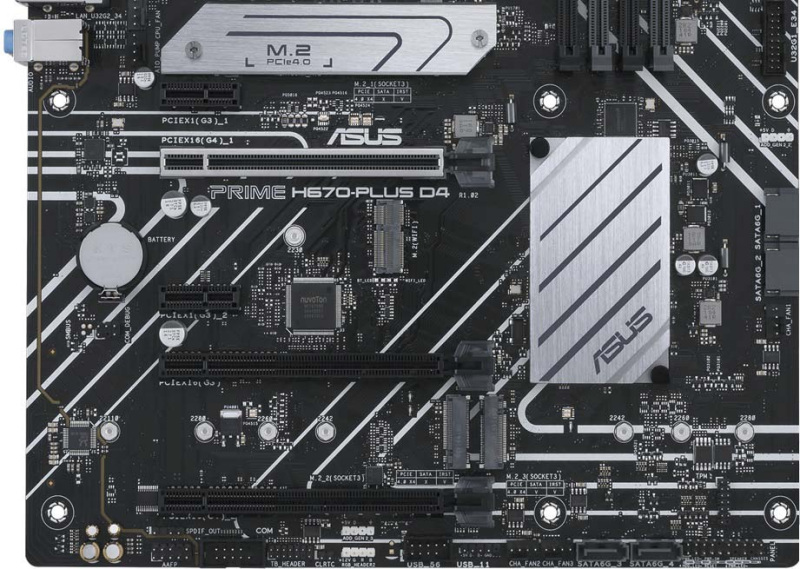

この右側にセット

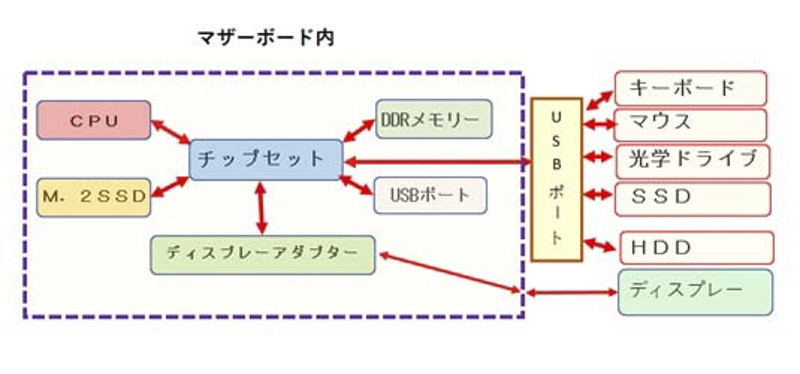

　Ｍ．２を使う為の
制約がありました

マザーボードには
ＳＡＴＡポートが
４つあり　ＳＳＤや
　光学ドライブ
などが普通は接続
できますが
Ｍ．２使用では
出来ないと言うこと
が立ち上げ調整中
解りました
その為本体備え
増設のＵＳＢポート
を使用する事に

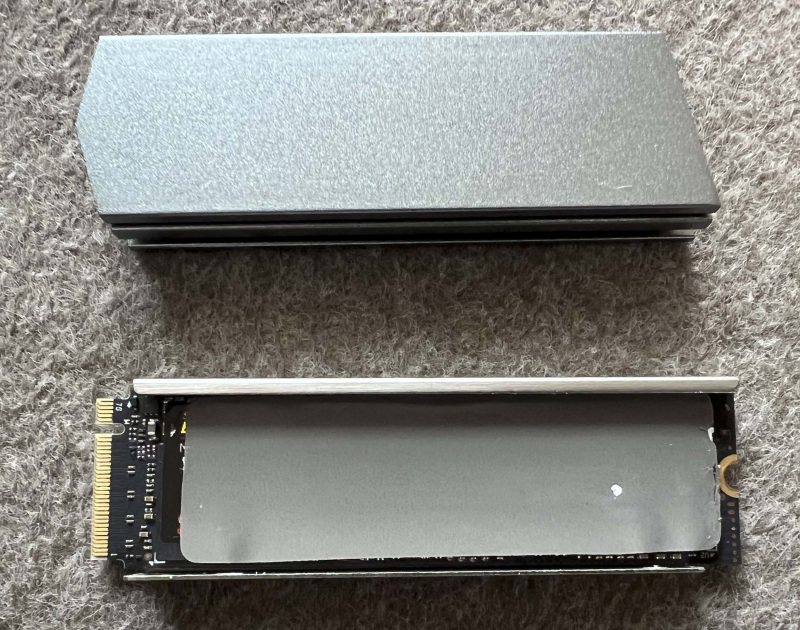

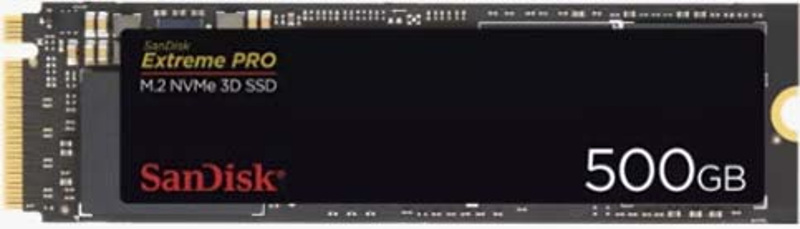

今回使用の
Ｍ．２ＳＳＤです

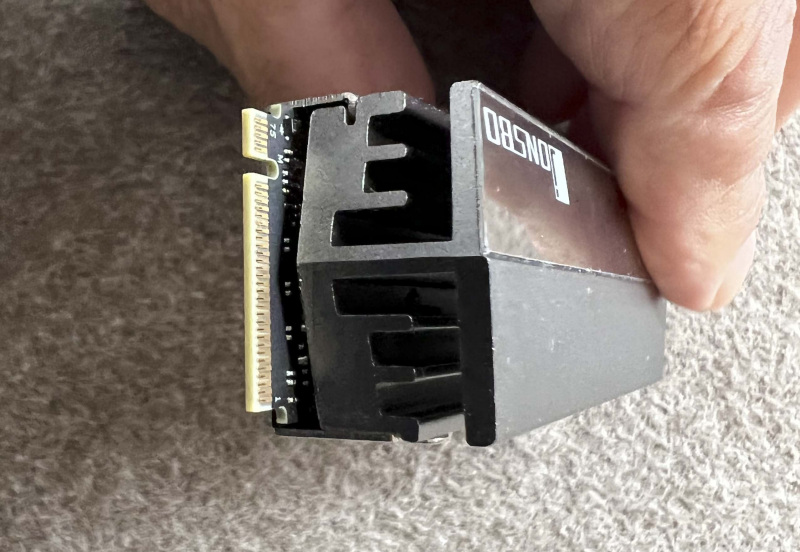

上放熱の為のもの














Ｍ．２をセット





















Ｍ．２ＳＳＤを取付
前　放熱のフィン



































この右側取付の
Ｍ．２ＳＳＤ

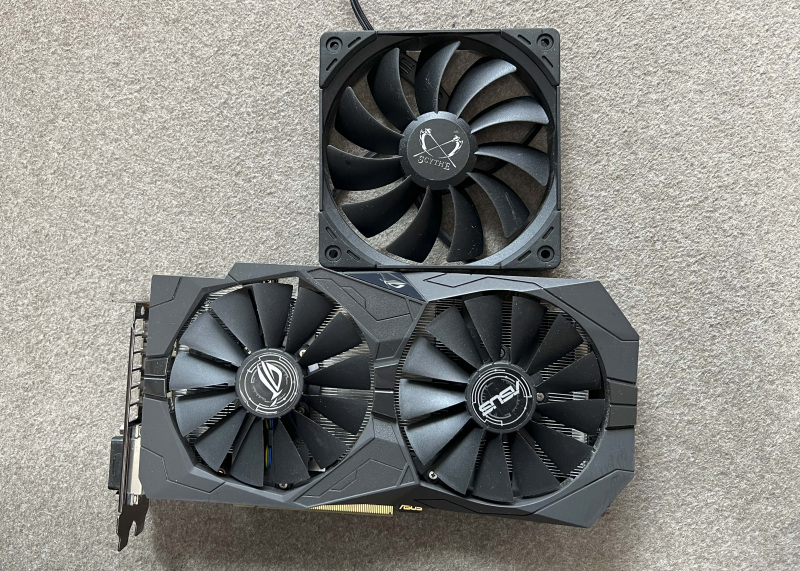

ディスプレー
アダプター

ＮＶＩＤＩＡ　
ＧｅＦｏｒｃｅＧＴＸ

ファンが結構大きい


上はＣＰＵ冷却ＦＡＮ

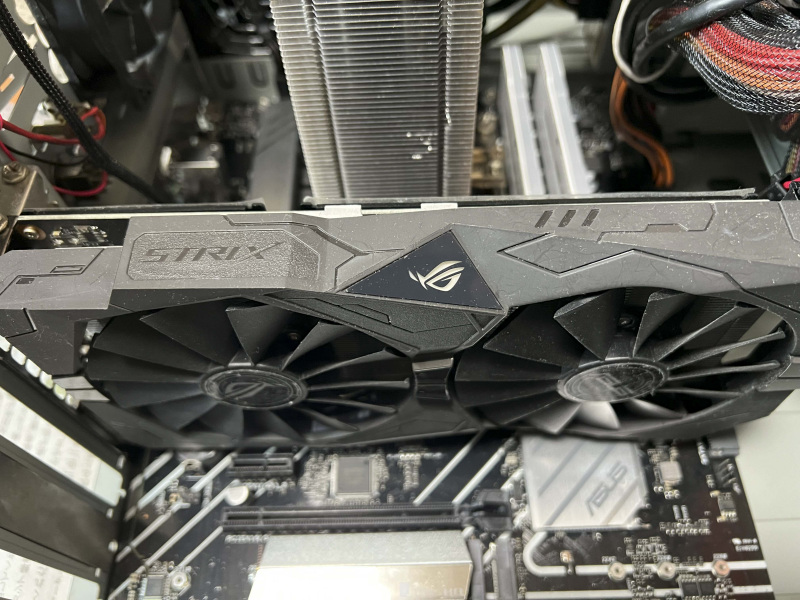

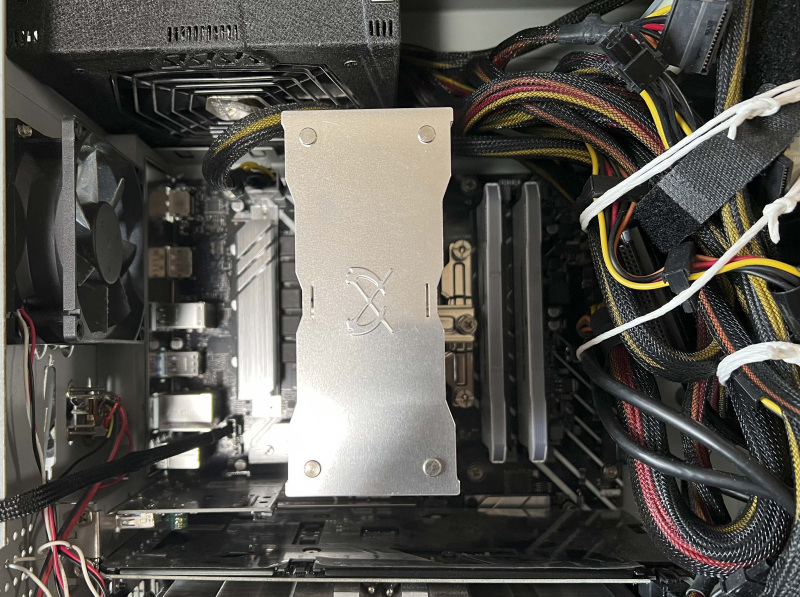

マザーボードに
取付たところ




















ＣＰＵクーラー
右側メモリー２枚

見えにくくなるので
ＣＰＵ冷却ＦＡＮは
取付前です

上部は電源ユニット


左側ＦＡＮは
ケースな放熱の為に
自分で取り付けた

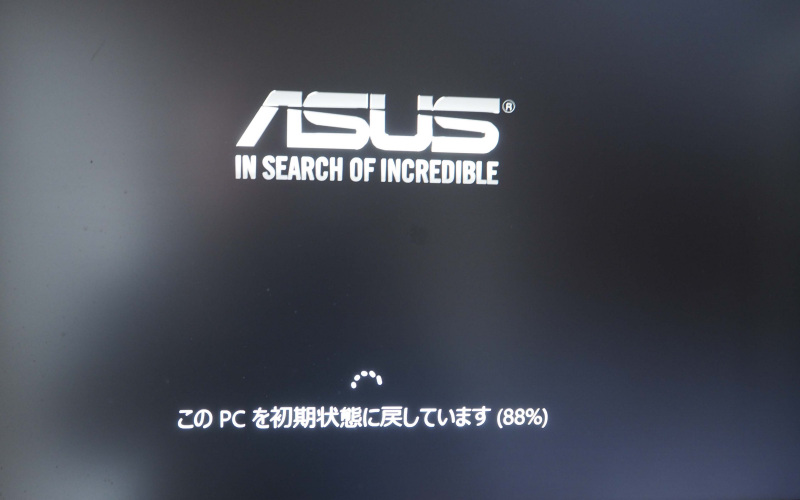

組み立て終わり
セットアップ開始

























最初はＷＩＮ１０
からスタート






























セットアップは
もう少しです

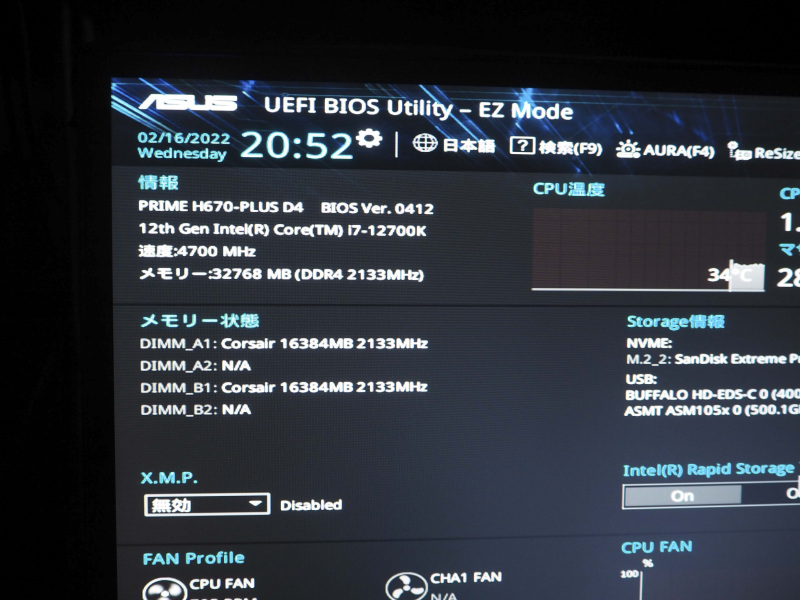

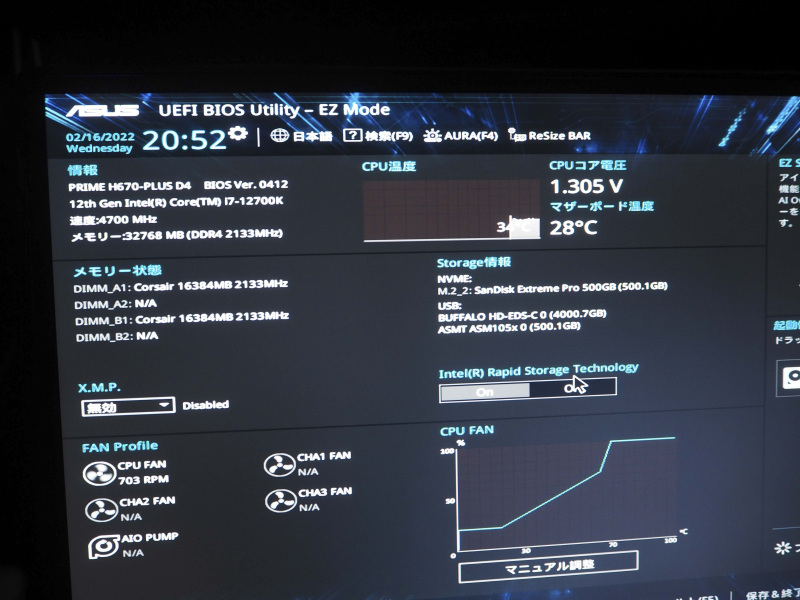

ＢＩＯＳ他セット

マザーボード型番
ＣＰＵ速度
メモリーの状態

などが表示されて
います




















ＣＰＵの温度３４℃
マザーボード２８℃
　Ｍ．２_２
５００ＧＢ　の表示





ＣＰＵ　ＦＡＮ
のグラフ

普通はこれらの
表示画面は裏面
見に行く事は無い
ですよね

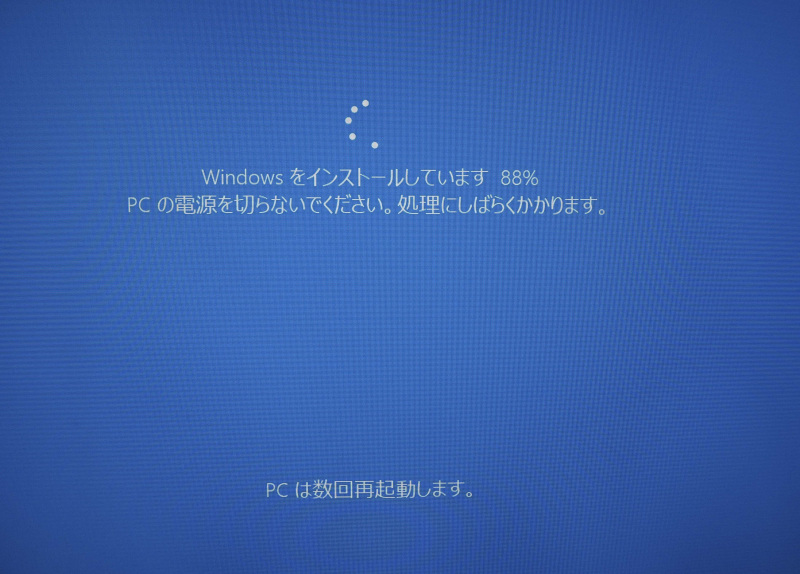

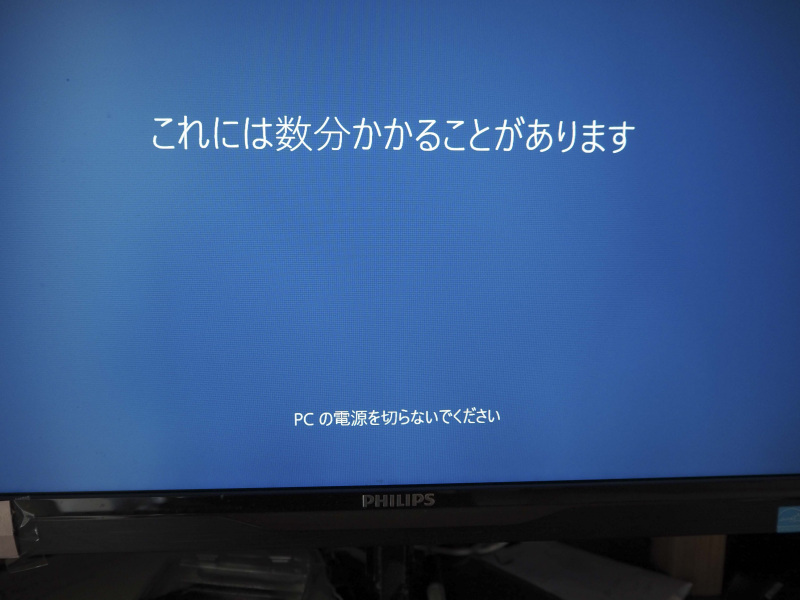

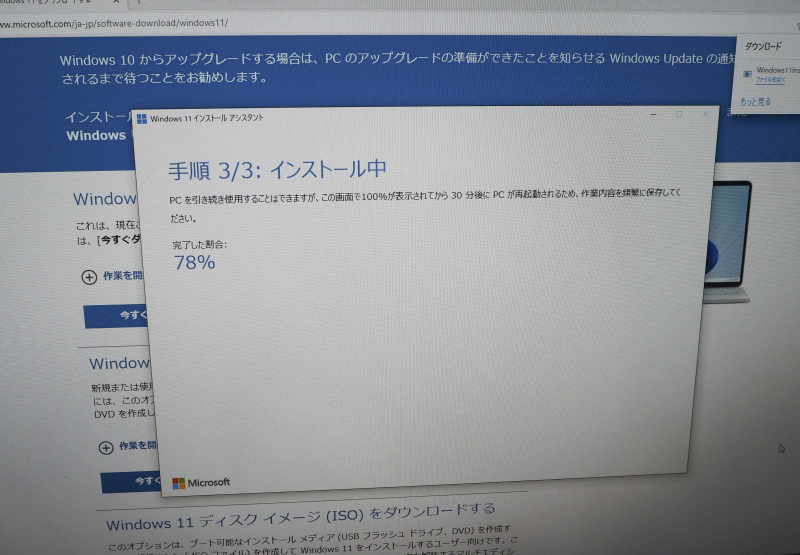

Windows11に
アップグレード
最中の写真です。

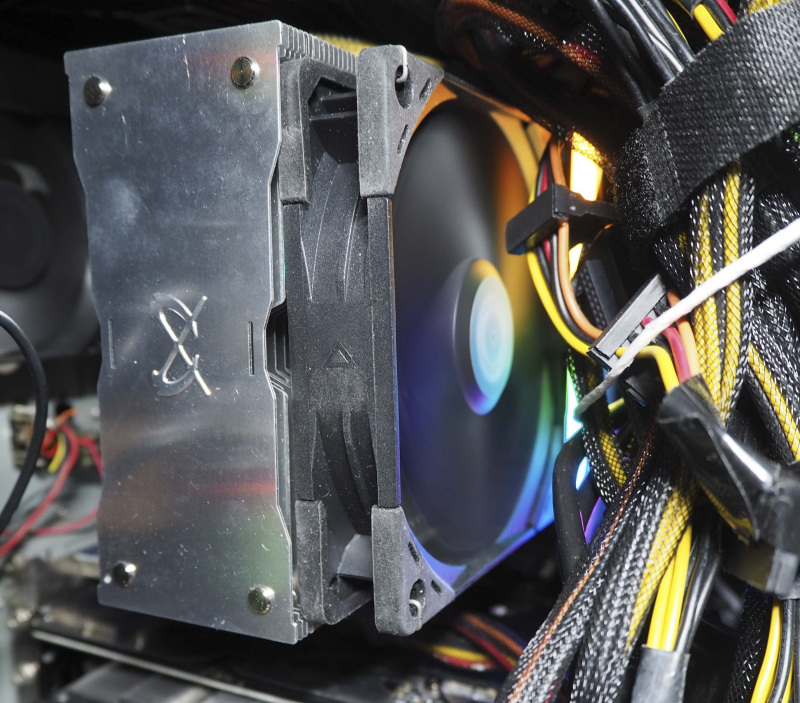

CPU冷却FAN
今までのよりも
大きい
FANの径は約12ｃｍ

幅は８ｃｍ

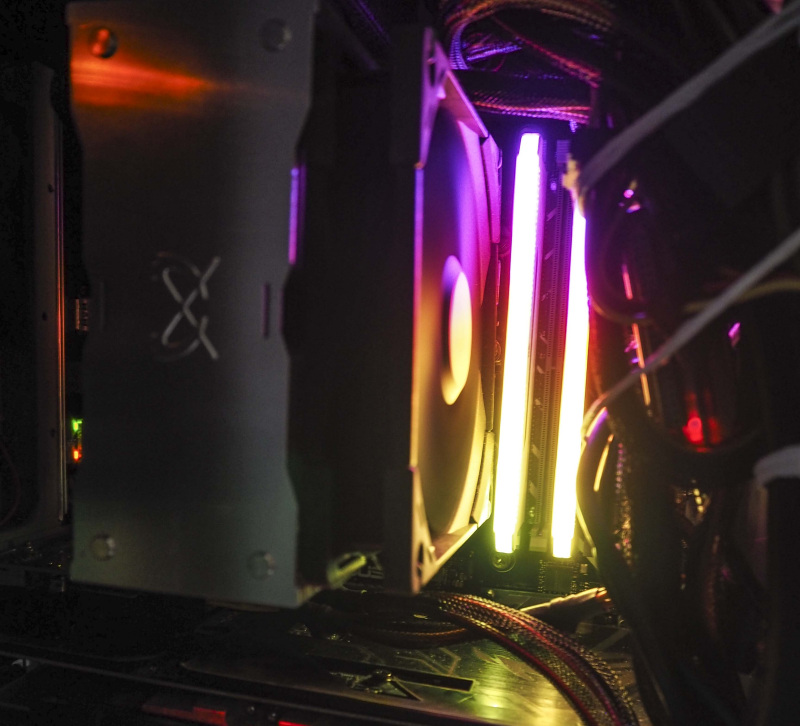

光に当たるＦＡＮ
回転数は可変
撮影時は700RPM

音は静かです。

ＣＰＵに負荷掛ける
と回転数が上がり
少し音が変わるの
解ります

組込FANは全部で
４個

他に自分で付けた
3個と冷却に、放熱
には注意している。












ここからは追加の
画像です

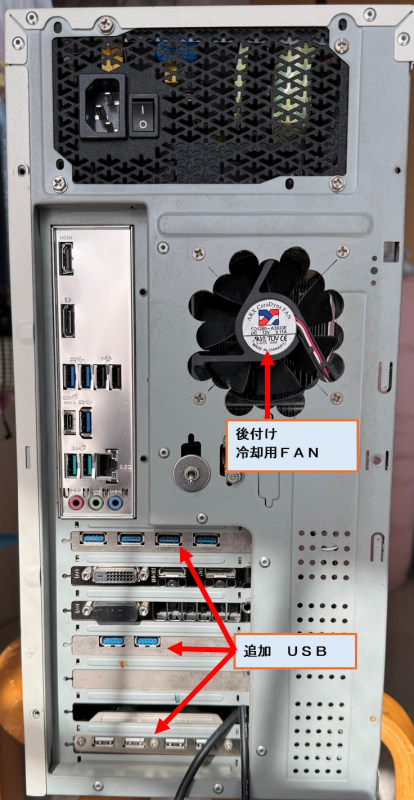

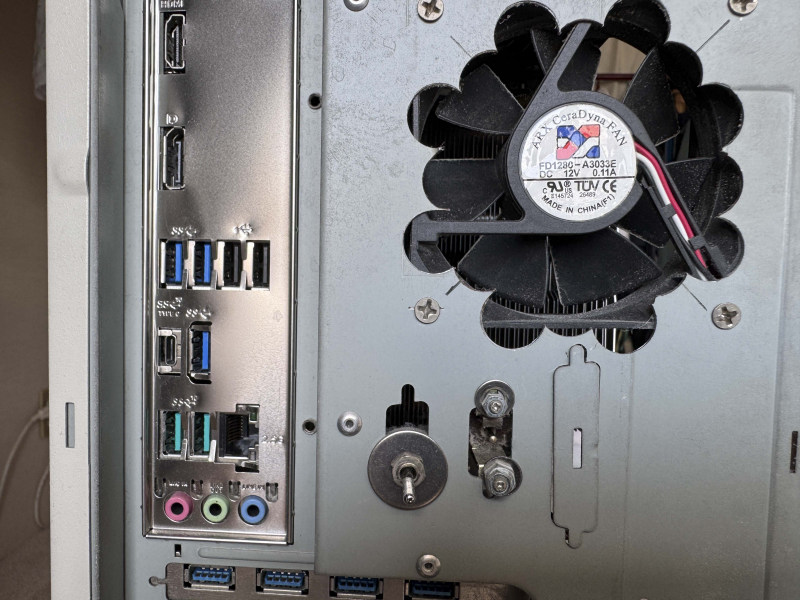

パソコン本体の
後面です。

冷却用排気ＦＡＮ
を取り付けました

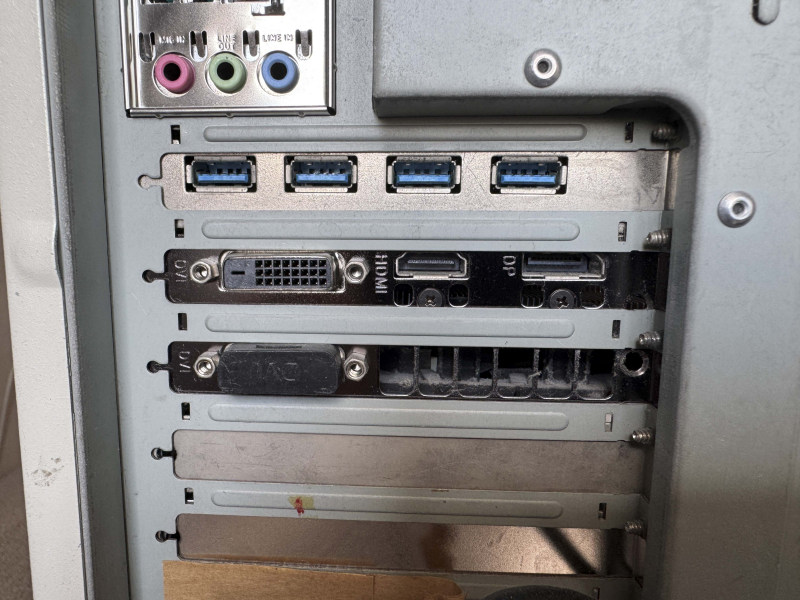

ＵＳＢ３．１ボード
２枚追加

ＵＳＢ２ボード
１枚追加

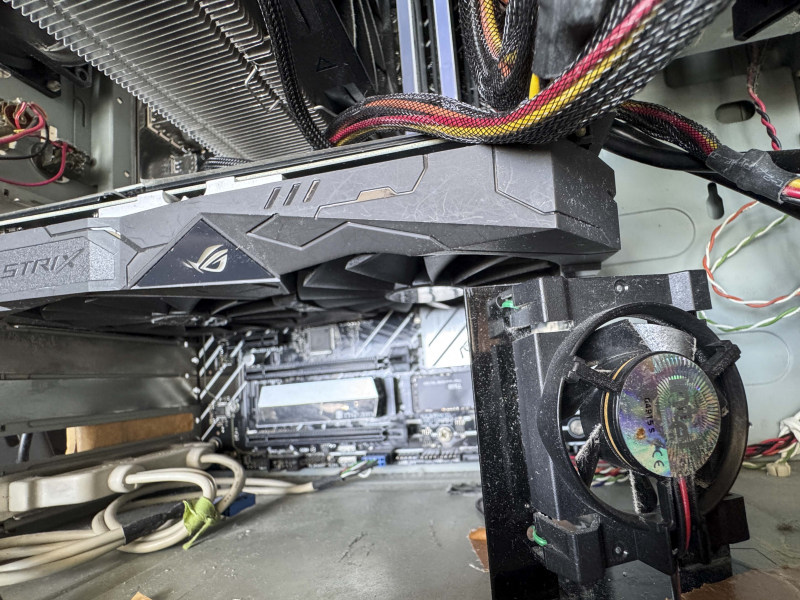

ケース内の追加
冷却ＦＡＮとＳＳＤ

ＳＳＤはＬ型金具
に取付し上部に
小型ＦＡＮ吹上で
使用

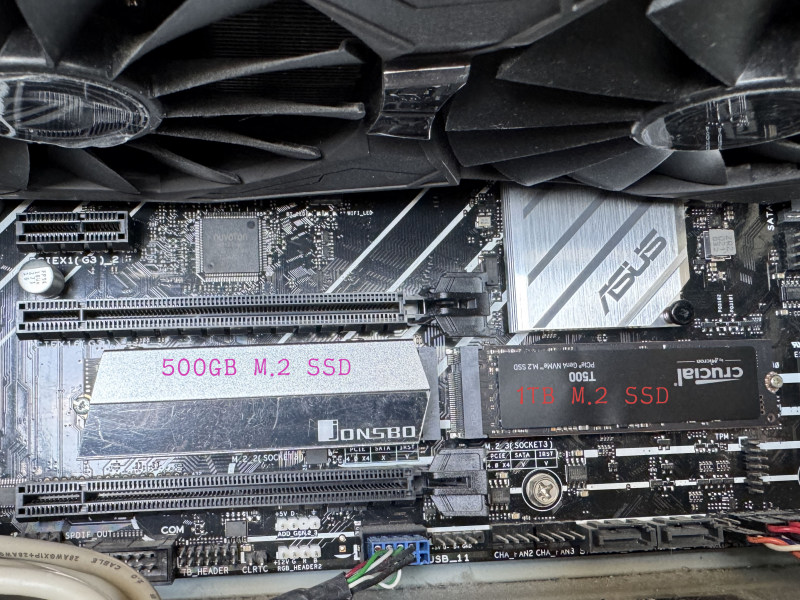

Ｍ．２用は少し離れ
た位置からの送風

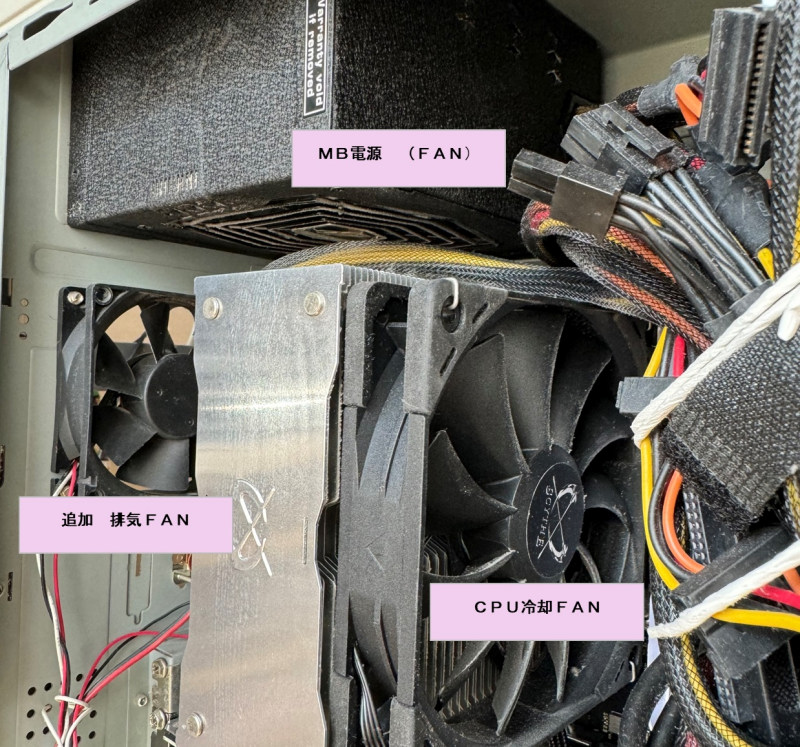

本体内　上部

マザーボード（ＭＢ
用の電源は上部
自動運転

手前大きなＦＡＮは
ＣＰＵ冷却用
制御による回転数
変化

その後面は本体内
の強制排気用
ＦＡＮ（定速回転）

ケース内温度上昇
には気を遣い、
排気ＦＡＮ取付
強制排気してます
（電圧下げ回転数
　規定値以下）
　音も少し静かに
　なっています。）
